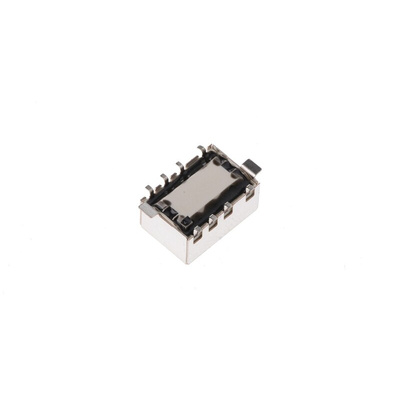

G6K-2F-RF 5DC, Omron DPDT PCB Mount, HF Relay, 1GHz 5V dc, Реле

0492913
Номер производителя: G6K-2F-RF 5DCПроизводитель: Omron
Цена за шт.
7359.00 руб. (С НДС) *
Количество 10+ 50+ 100+ 250+
Цена 7065.00 руб. 6762.00 руб. 6477.00 руб. 6174.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

High Frequency G6K-RF Series

Superior high-frequency characteristics (@ 1GHz), such as an isolation of 20 dB min. between contacts of the same polarity or 30 dB min. between contacts of different polarity with an insertion loss of 0.2 dB max.
Single side stable and single winding latching types available
Miniature SMT package - 10.3x6.9x5.4mm
'Outside-L' surface mounting terminals
Low power consumption of approximately 100mW
Fully sealed construction

Approvals

UL, CSA

Omron

Техническая спецификация
pdfSurface-mounting High-frequency Relay G6K(U)-2F-RF Data Sheet
Вносимые потери:
0.2 дБ при 1 ГГц
Время работы, в том числе отказов:
3мс
Высота:
5.4мм
Глубина:
6.9мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
10.3мм
Изоляция:
20 dB @ 1 GHz (Between Contacts of the Same Poles), 30 dB @ 1 GHz (Between Contacts of Different Poles)
Импеданс:
50Ом
Катушка напряжение:
5В пост. тока
Конфигурация контактов:
DPDT
Коэффициент напряжения стоячей волны VSWR:
1.2 при 1 ГГц
Максимальная частота катушки:
1ГГц
Материал контактов:
Золото
Мощность катушки:
100мВт
Напряжение переключения:
60 В пост. тока, 125 В перем. тока
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
10.3 x 6.9 x 5.4мм
Сопротивление катушки:
237 Ом
Сопротивление контакта:
100 мОм
Срок службы:
100000 (Электрический) циклов, 50000000 (Механический) циклов
Тип монтажа:
Крепление на печатной плате
