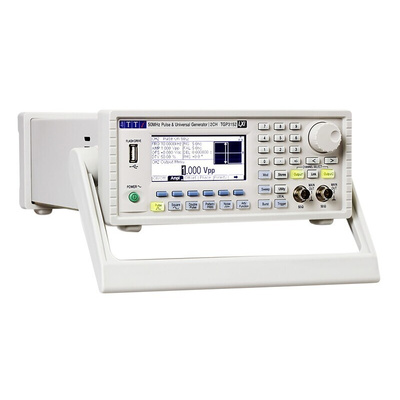

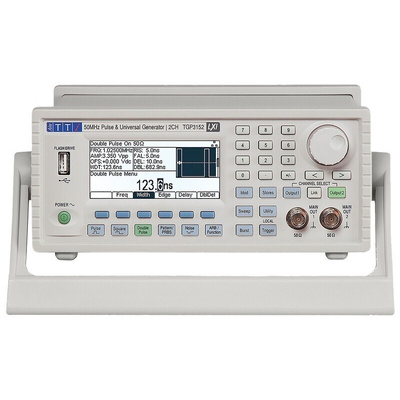

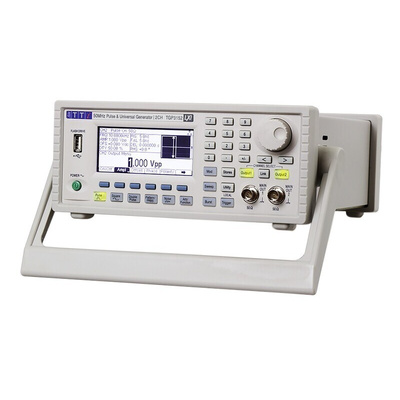

Aim-TTi TGP3151 Pulse Generator 1 mHz → 25 MHz (Double Pulse), 1 mHz → 50 MHz (Pulse), Генератор импульсов

1120943
Номер производителя: TGP3151Производитель: Aim-TTi
Цена за шт.
458700.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Aim-TTi TGP3100 Series Pulse & Universal Generators

Features and Benefits

Pulse waveforms from 1mHz to 50 MHz [25 MHz], minimum rise time 5 ns [8 ns]
Pulse, double pulse, pulse pattern and PRBS waveforms
Pulse period, width and delay resolutions of 100 ps or 11 digits
Independently variable rise and fall times from 5 ns [8 ns] to 800 seconds
Low jitter asynchronous operation, externally triggered pulses or pulse reconstruction
High drive capability output can provide 20 V pk-pk into 50 Ω (unmatched)
Wide range of pulse modulations including AM.FM, PM, FSK, BPSK, SUM, PWM, PDMusing internal or external modulation sources.
Triggered (burst count) or gated operation using internal or external trigger sources
Full Noise generator to 25 MHz with selectable crest factor and user-defined distribution
Full Arbitrary/Function generator with 16 waveform types
Sine waves up to 50 MHz [25 MHz]
Arbitrary waveforms at 800MS/s sampling rate and 16-bit vertical resolution
Extensive internal/external modulation of all waveform types
GPIB, USB and LXI-compliant LAN interfaces
256 x 112 pixel monochrome graphics
White LED backlight with adjustable brightness and contrast
Black-on-white or inverse modes
Up to 9 complete instrument set-ups can be stored and recalled from non-volatile memory
Front panel-mounted USB Flash drive interface
USB and LXI-compliant LAN interfaces
Dimensions 97 x 250 x 295 mm
Weight 3.2 kg

Note

Aim-TTi TGP3100 Series pulse generators use all-digital techniques. They can replicate the capabilities of traditional pulse generators while adding extra facilities such as pulse modulations. And operating as pulse generators, the instruments can act as high-performance noise generators and as function/arbitrary generators - making them truly universal function generators.

Standards

EN61010-1

Техническая спецификация
pdfDatasheet
Вес:
3.2кг
Взлет-Падение Времени:
5 нс → 399.999999989 с (Двойная пульсация), 5 нс → 799.999999989 с (Пульсация)
Входной импеданс:
10 кОм
Высота:
86.5 (Монтаж в стойку) мм, 97 (Настольное крепление сверху) мм
Джиттер:
<30%
Длина:
269 (Монтаж в стойку) мм, 295 (Настольное крепление сверху) мм
Максимальная длительность импульса:
499.99999999 (Двойная пульсация) с, 999.99999999 (Пульсация) с
Максимальная задержка импульса:
999.99999996 (Двойная пульсация) с, 999.99999998 (Пульсация) с
Максимальная частота:
25 (Двойная пульсация) МГц, 50 (Пульсация) МГц
Минимальная длительность импульса:
10нс
Минимальная задержка импульса:
0нс
Минимальная частота:
1 МГц
Модель р:
TGP3151
Рабочая температура - максимальная:
+40°C
Рабочая температура - минимальная:
+5°C
Размеры:
269 x 213.5 x 86.5 (Монтаж в стойку) мм, 295 x 250 x 97 (Настольное крепление сверху) мм
Регулируемая амплитуда выходного сигнала:
Да
Режимы:
Burst, Double Pulse, Function/Arbitrary, Modulation, Noise, Pattern/PBRS, Pulse, Square, Sweep, Triggered
Тип интерфейса:
GPIB, LAN, LXI, Remote, USB 2.0, USB Flash Drive
Ширина:
213.5 (Монтаж в стойку) мм, 250 (Настольное крепление сверху) мм
