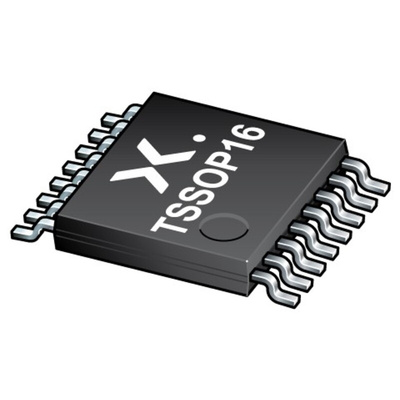

Nexperia 74HC123PW-Q100,118, Dual Dual Monostable Multivibrator 5.2mA, 16-Pin TSSOP, Мультивибратор

1532888
Номер производителя: 74HC123PW-Q100,118Производитель: Nexperia
Цена за шт. (норма упаковки 25 шт)
39.00 руб. (С НДС) *
Количество 25+
Цена 39.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Dual retriggerable monostable multivibrator with reset, The 74HC123-Q100, 74HCT123-Q100 are high-speed Si-gate CMOS devices and are pin compatible with Low-power Schottky TTL (LSTTL). They are specified in compliance with JEDEC standard no. 7A. The 74HC123-Q100, 74HCT123-Q100 are dual retriggerable monostable multivibrators with output pulse width control by three methods, The basic pulse is defined by the selection of the external resistor (REXT) and capacitor (CEXT). Once triggered, the basic output pulse width may be extended by retriggering the gated active LOW-going edge input (nA) or the active HIGH-going edge input (nB).

Automotive product qualification in accordance with AEC-Q100 (Grade 1)
DC triggered from active HIGH or active LOW inputs
Retriggerable for very long pulses up to 100 % duty factor
Direct reset terminates output pulse
Schmitt trigger action on all inputs except for the reset input

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Автомобильный стандарт:
AEC-Q101
Высота:
0.95мм
Длина:
5.1мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
16
Количество элементов на чип:
2
Логическая функция:
Monostable Multivibrator
Максимальное время задержки распространения при максимальном CL:
385 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-5.2мА
Максимальный низкий уровень выходного тока:
5.2мА
Минимальная длительность импульса:
26 нс
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
5.1 x 4.5 x 0.95мм
Семейство логики:
74HC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TSSOP
Ширина:
4.5мм
