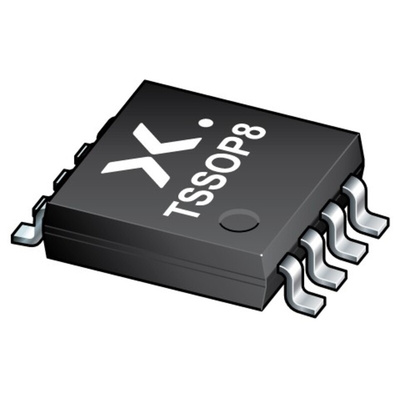

Nexperia 74LVC1G123DP,125 Monostable Multivibrator 32mA, 8-Pin TSSOP, Мультивибратор

1705405
Номер производителя: 74LVC1G123DP,125Производитель: Nexperia
Цена за шт. (норма упаковки 25 шт)
159.00 руб. (С НДС) *
Количество 25+ 250+ 625+ 1250+ 2500+
Цена 159.00 руб. 96.00 руб. 93.00 руб. 78.00 руб. 75.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The 74LVC1G123 is a single retriggerable monostable multivibrator with Schmitt trigger inputs. Output pulse width is controlled by three methods. The basic pulse is programmed by selection of an external resistor (REXT) and capacitor (CEXT). Once triggered, the basic output pulse width may be extended by retriggering the gated active LOW-going edge input (A) or the active HIGH-going edge input (B). By repeating this process, the output pulse period (Q = HIGH) can be made as long as desired. Alternatively an output delay can be terminated at any time by a LOW-going edge on input CLR, which also inhibits the triggering.

Wide supply voltage range
High noise immunity
CMOS low power consumption
DC triggered from active HIGH or active LOW inputs
Retriggerable for very long pulses up to 100 % duty factor
Direct reset terminates output pulse
Schmitt trigger on all inputs
Power-on-reset on outputs
Inputs accept voltages up to 5.5 V

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
0.95мм
Длина:
3.1мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
8
Количество элементов на чип:
1
Логическая функция:
Monostable Multivibrator
Максимальное время задержки распространения при максимальном CL:
20.3 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-32мА
Максимальный низкий уровень выходного тока:
32мА
Максимальный ток покоя:
20мкА
Минимальная длительность импульса:
2.5 нс
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
1.65 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
3.1 x 3.1 x 0.95мм
Семейство логики:
74LVC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TSSOP
Ширина:
3.1мм
