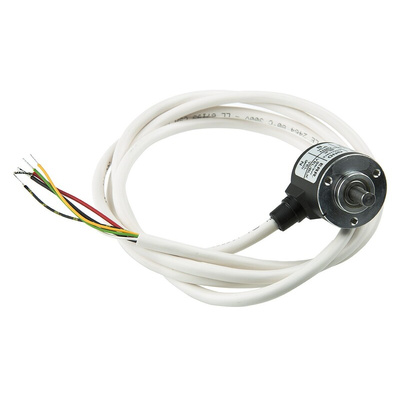

0527042, Hengstler RI32 Incremental Push Pull Rotary Encoder, 6000rpm, 360, 10 → 30 V dc, IP50

2603746
Цена за шт.
22890.50 руб. *

Срок поставки: 4-6 недель (за исключением новогодних праздников).

Stock Number: 260-3746
Номер производителя: 0527042
Производитель: Hengstler
+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

RI32 incremental rotary transducer, shaft, 30 mm

Mechanical data
Shaft diameter: 6 mm
Shaft load: Radial 10 N; axial 5 N
speed: max. 6000 min-1
torque: ≤0.05 Ncm
Electrical connection: 1.5 m radial cable
Mounting: Round flange
Operating temperature: -10 °C → +60 °C
Protection rating DIN 40 050: IP50
Vibration performance: 100 m/s2 (10 → 2000 Hz)
Shock resistance: 1000 m/s2 (3 ms)
Material: Housing: plastic; flange: aluminium
Weight: approx. 50 g
Electrical data
Supply voltage: 10 → 30 Vdc
Pulse frequency: max. 200 kHz
Power consumption without load: 30 mA (24 Vdc)
Output: Push-pull A, B, N, with alarm output and fault message
Output load: 30 mA / channel
Signals: 3 channels
Versions: Short-circuit and reverse polarity proof
General properties: In accordance with DINVDE 0160, protection class III, pollution degree 2, overvoltage category II
Cross-reference to manufacturer's part number
Stock no. Reference
260-3718 0 527 078 RI32-0 / 50ER.11KB
260-3724 0 527 044 RI32-0 / 100ER.11KB
260-3746 0 527 042 RI32-0 / 360ER.11KB
260-3768 0 527 046 RI32-0 / 500ER.11KB
260-3774 0 527 145 RI32-0 / 1000ER.11KB
260-3780 0 527 170 RI32-0 / 1024ER.11KB
http://uk.rs-online.com/largeimages/LD260371-01.gif
http://uk.rs-online.com/largeimages/LF260371-99.gif
Hengstler

Radial cable termination
Alarm, A, B, N output
Encoders: OptoAsic technology for greater reliability
Pulse shape: Square wave, 1:1 duty cycle

Техническая спецификация
pdfIncremental Shaft Encoder ri32

IP рейтинг:
IP50
Импульсов на оборот:
360
Максимальные обороты:
6000об/мин
Напряжение питания:
10 → 30 В пост. тока
Общая высота:
40мм
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-10°C
Серия:
RI32
Технология энкодера:
Incremental
Тип вала:
Solid
Тип выходного сигнала:
Push Pull
Частота переключений:
200 кГц
Шагов на оборот:
360шагов
