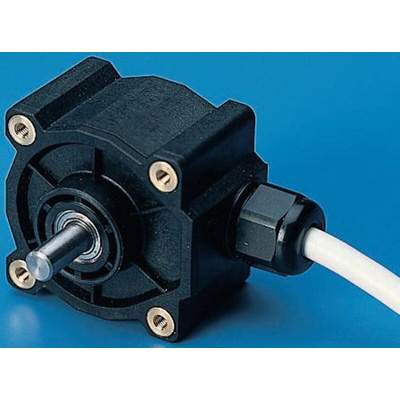

0529103, Hengstler RI38 Incremental Quadrature Rotary Encoder, 10000rpm, 360, 10 → 30 V dc, IP50

2914232
Цена за шт.
25376.75 руб. *

Срок поставки: 4-6 недель

Stock Number: 291-4232
Номер производителя: 0529103
Производитель: Hengstler
+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

Incremental encoders series GI 38

Encoders for universal installation thanks to presence of 2 mounting faces, in front and rear.
Economical, long-life encoders thanks to the use of ball bearing rollers.
Low torque ratio.
Housing and front face of fibreglass-reinforced plastic.
Use of Opto-Asic technology for greater reliability and protection against electrical and electromagnetic interference.
Integrated control circuitry with alarm output.

Supply voltage: 10 → 30 Vdc
Consumption: 30 mA at 24 V dc
Output stages: Push-pull protected against short circuits
Channel count: 3 channels (A,B,Z) + NPN open collector alarm output
Signals: square with a duty cycle of 1:1
Maximum frequency: 200 kHz
Shaft diameter: 6 mm, length 12.5 mm
Max. rotation speed: 10,000 rpm
Max. loads on the shaft: radial 30 N, axial 15 N
Dimensions of body (without shaft): area 39 mm, depth 29 mm
Front face: centring shoulder area
Operating temperature: –10 °C → +60 °C
Protection index: housing IP 50, wheels IP 40
Connection: 1.5 m radial cable
http://uk.rs-online.com/largeimages/LD291421-01.gif
http://uk.rs-online.com/largeimages/LF291421-99.gif
Hengstler

Radial cable termination
Alarm, A, B, N output
Encoders: OptoAsic technology for greater reliability
Pulse shape: Square wave, 1:1 duty cycle

Техническая спецификация
pdfIncremental Encoder RI 38 Data Sheet

IP рейтинг:
IP50
Импульсов на оборот:
360
Максимальные обороты:
10000об/мин
Напряжение питания:
10 → 30 В пост. тока
Общая высота:
44.2мм
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-10°C
Серия:
RI38
Технология энкодера:
Incremental
Тип выходного сигнала:
Quadrature
Частота переключений:
200 кГц
