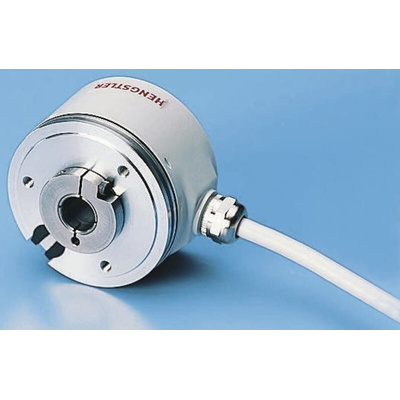

0532219, Hengstler RI58-D Incremental Push Pull Rotary Encoder, 6000rpm, 360, 10 → 30 V dc, IP65

2914412
Цена за шт.
45194.50 руб. *

Срок поставки: 4-6 недель (за исключением новогодних праздников).

Stock Number: 291-4412
Номер производителя: 0532219
Производитель: Hengstler
+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

RI 58-D series incremental hollow shaft encoders

Encoders with diameter of 58 mm, for direct mounting at end of motor arm.
Reduced housing depth for highly compact mounting.
Simplicity and safety of coupling to the shaft thanks to the use of a concentric clip.
High precision of output signals for use in the most demanding applications.
Use of Opto-Asic technology for greater reliability and protection against electrical and electromagnetic interference.
Integrated control circuitry with alarm output.

Supply voltage: 5 Vdc or 10 to 30 V dc
Consumption: 40 mA (5 V)/30 mA (24 V)
Output stage: RS 422 (TTL) line diver for model
Power supply, 5 V dc
Push-pull for 10 to 30 V dc power supply model
For 5 V dc power supply model
Push-pull for 10 to 30 V dc power supply model
Channel count: 6 channels 5 V dc power supply model
3 channels (A,B,Z) for 10 to 30 V dc power supply model.
For 5 V dc power supply model
3 channels (A,B,Z) for 10 to 30 V dc power supply model.
Signals: square with a duty cycle of 1:1
Max. frequency 300 kHz for 5 V dc power supply model
200 kHz for 10 to 30 V dc power supply model
For 5 V dc power supply model
200 kHz for 10 to 30 V dc power supply model.
Bore diameter: 12 mm, H7
Max. rotation speed: 6000 rpm
Enclosure dimensions: Ø 58 mm, depth 41.5 mm
Operating temperature: –10 °C → +70 °C
Protection index: housing IP 65, wheels IP 64
Connection: 1.5 m radial cable
http://uk.rs-online.com/largeimages/LD291437-01.gif
http://uk.rs-online.com/largeimages/LF291437-01.jpg
Hengstler

Radial cable termination
Alarm, A, B, N output
Encoders: OptoAsic technology for greater reliability
Pulse shape: Square wave, 1:1 duty cycle

Техническая спецификация
pdfIncremental Encoder RI 58-D Data Sheet

IP рейтинг:
IP65
Импульсов на оборот:
360
Максимальные обороты:
6000об/мин
Напряжение питания:
10 → 30 В пост. тока
Общая высота:
41.5мм
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-10°C
Серия:
RI58-D
Технология энкодера:
Incremental
Тип вала:
Hollow
Тип выходного сигнала:
Push Pull
Частота переключений:
200 кГц
Шагов на оборот:
360шагов
