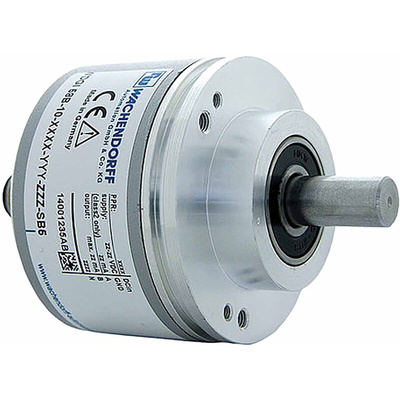

WDG58B-500-ABN-G24-K3, Wachendorff Incremental HTL Rotary Encoder, 8000rpm, 500, 10 → 30 V dc, IP65, IP67

3885589
Цена за шт.
27288.40 руб. *

Срок поставки: 4-6 недель

Stock Number: 388-5589
Номер производителя: WDG58B-500-ABN-G24-K3
Производитель: Wachendorff
+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

Rotary transducer WDG58B, incremental, shaft, 58 mm

Recording of rpm, position, distance or speed
Sturdy industrial aluminium housing with clamping flange
High protection class according to DIN 40 050: IP65 (shaft), IP67 (cover)
Very high axial and radial loads
Early warning output
Highly precise chip analysis
Standards: DIN VDE 0160

Mechanical
Housing: Aluminium
- Rear: Aluminium, coated
- Diameter: 58 mm
- Clamping eccenter: Pitch circle 69 mm
Shaft:
- Material: Stainless steel
- Diameter: 10mm
- Length: 20 mm
- Load at shaft end: Max. 185 N radial / max. 120 N axial
- Starting torque: Approx. 1 Ncm at room temperature
- Service life, bearing: 1010 U at 40% bearing load
speed: Max. 8000 rpm
Weight: Approx. 250 g
Connection: 2 m cable, radial
Electrical
Power supply: 5 V DC, max. 60 mA / 10 - 30 V DC, max. <60 mA
Outputs: Control, two output signals A and B offset by 90° of the pulse length,
as well as a zero pulse, max. 40 mA
At 5 V DC, also the inverted signals (RS 422)
Short-circuit-proof, reverse polarity protected Yes, only version 10 to 30 V DC
max. Output frequency: 200 kHz
Early warning output: Switches on malfunction
Service life, light source: Type 100,000 h
Operating temperature: -10 °C → +70 °C
Wachendorff Rotary Transducer

Техническая спецификация
pdfEncoder WDG 58B Data Sheet

IP рейтинг:
IP65, IP67
Импульсов на оборот:
500
Максимальные обороты:
8000об/мин
Напряжение питания:
10 → 30 В пост. тока
Общая высота:
83мм
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Технология энкодера:
Incremental
Тип выходного сигнала:
HTL
Частота переключений:
200 кГц
