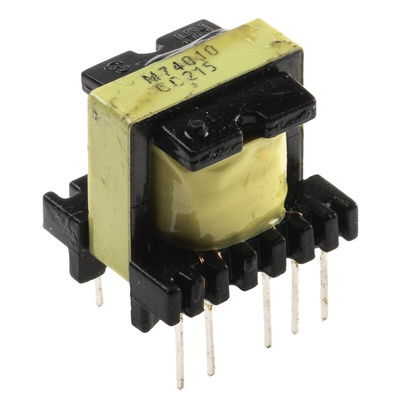

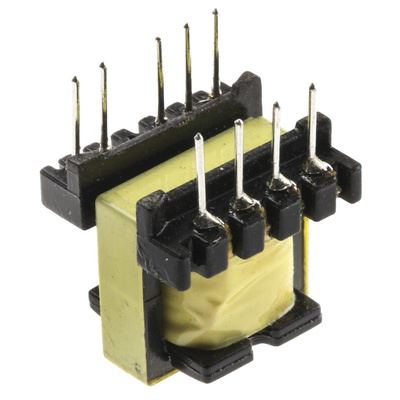

2 Output 7 → 10W Flyback Switch Mode Power Supply Transformer, 85 → 265V ac

4185515
Цена за шт.
596.80 руб. *
Stock Number: 418-5515
Номер производителя: 74010
Производитель: Myrra

Срок поставки: 4-6 недель со склада из Европы

+

* Цена с НДС справочная в г. Екатеринбурге. В счете возможно увеличение цены на стоимость доставки и сертификации.

Switch mode power transformers format E16 & EL19, 1 W → 16 W

Transformers forming the core of a switch mode power supply, in association with a specialist circuit (VIPer, TOPSwitch, CoolSet, or control circuit + Mosfet).
The secondaries can be connected in series.
Materials comply with UL94-V0.

Technical specifications
Input voltage: 85 → 265 Veff
Primary reflected voltage: 90 → 120 V
P / S insulation voltage: ≥ 3750 V eff
Creepage path: ≥ 6 mm
Air temperature ≤ 50 °C
Dimensions (mm):
E16: 18 x 16 x 17.5
E19: 21 x 17 x 31
ref. Myrra Format Primary inductance Associated integrated circuits
7400 E16 3900 μH TOP221, VIPer20
74001 E16 3000 μH TOP221, VIPer20, TDA716831
74002 E16 3000 μH TOP221, VIPer20, TDA716831
74003 E16 3000 μH TOP221, VIPer20, TDA716831
74010 E16 1660 μH TOP222, VIPer20, TDA716831
74020 EL19 1250 μH VIPer20, VIPer50,TDA716832
74021 EL19 900 μH TOP223, VIPer20, TDA716832
ref. Myrra Max.
output
Secondary 1
Vmin - Vmax / Imax
Secondary 2
Vmin - Vmax / Imax
74000 4 W 3.3 → 7 V / 1.2 A 8 → 17 V / 0.35 A
74001 6 W 3 → 6 V / 1.2 A -
74002 6 W 9 → 18 V / 0.5 A -
74003 6 W 2 → 4 V / 1.8 A 3 → 6 V / 1.2 A
74010 10 W 3.3 → 7 V / 2 A 8 →17 V / 0.85 A
74020 16 W 4 → 7 V / 3 A 10 → 17 V / 1.4 A
74021 16 W 3.3 → 7 V / 3 A 8 → 16.5 V / 1.4 A
Standards

IEC 950, IEC 61558 for reinforced insulation

Open Frame - Laminated

PCB mounting mains transformers with a single 230Va.c. or twin 115Va.c. 50/60Hz primary winding. Independent secondary windings may be connected in series or parallel to give a wide range of output voltage and current options.

Double section metric bobbin construction
Full varnish impregnation

Technical specifications
VA regulation dimensions (mm) pins (mm) weight
nominal typ. (%) L L h* L Ø (kg)
3 20 38 35 30 5 1 0.14
6 25 43 36 33 5 1 0.18
12 12 54 45 41 5 1 0.4
* above the PCB

Техническая спецификация
pdfFLYBACK TRANSFORMERS EE16
pdfDatasheet

Вторичное номинальное напряжение:
4 → 7 В перем. тока, 8 → 17 В перем. тока
Вторичный ток:
2 A, 850 мА
Глубина:
16мм
Длина:
18мм
Количество выходов:
2
Количество фаз:
1
Конструкция:
CEI335, CEI61558, CEI950
Максимальная рабочая частота:
70кГц
Максимальная температура:
+50°C
Мощность номинальная:
7 → 10Вт
Первичное номинальное напряжение:
85 → 265В перем. тока
Применение:
Обратный ход
Размеры:
18 x 17.5 x 16мм
Тип выводов:
Pin
Тип монтажа:
Сквозное отверстие
Ширина:
17.5мм
