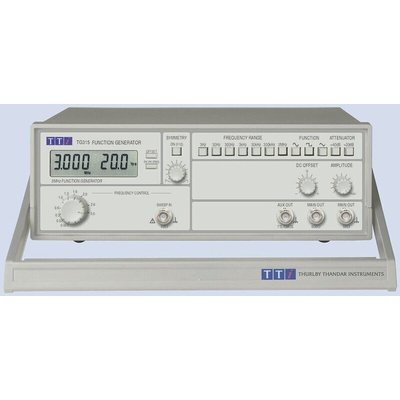

Aim-TTi TG315 Function Generator 3MHz (Sinewave), Генератор функций

4658906
Номер производителя: TG315Производитель: Aim-TTi
Цена за шт.
91800.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Aim-TTi TG310 & TG315 3MHz Function Generator with Dual Digital Displays

The TG315 is a low-cost 3MHz function generator which incorporates an LCD display that gives a simultaneous readout of frequency and amplitude (or dc offset). Wide frequency range is matched by very high waveform quality at all frequencies and amplitudes. The digital display provides fast update even at low frequencies. The TG310 is a simplified version of the TG315, having a calibrated frequency dial and no LCD display.

Simultaneous digital display of frequency and level
High accuracy frequency readout with fast update
2mV to 20V pk-pk output from 50Ω or 600Ω
Level display compensated for attenuator setting
1000:1 frequency change by vernier or external sweep input
Variable symmetry at constant frequency
Display annunciators including clipping indicator

Aim-TTi Digital Function Generator

The Aim-TTi 3MHz digital function generator is a low-cost function generator. It incorporates an LCD display that gives a simultaneous readout of both frequency and amplitude (or DC offset). The function generator includes the dual digital display of frequency and amplitude, along with the basic generator functions of sine, square, and triangle waveforms, variable DC offset, variable symmetry, and an external sweep input. A wide frequency range is matched by very high waveform quality at all frequencies and amplitudes. The digital display provides fast update even at low frequencies.

Features and Benefits

Simultaneous digital display of frequency and level
High accuracy frequency readout with fast update
2mV to 20V(peak to peak) output from 50Ohms or 600Ohms
Auxiliary TTL/CMOS output
Level display compensated for attenuator setting
Frequency change of 1000:1 by vernier or external sweep input
Variable symmetry at constant frequency
Display annunciators including clipping indicator
Variable DC offset with zero detent

Applications

Integrated electronic testing
Educational institutes
Embedded systems
Digital circuits
Analogue signal processing
Laboratories

Certifications

EN61010-1
EN61326

Техническая спецификация
pdfUser Manual TG300-Series
pdfDatasheet
CMOS уровень выходного сигнала:
0 → 5В
TTL уровень выходного сигнала:
0 → 5В
Амплитуда выходного сигнала:
20В Pk-Pk
Вес:
1.9кг
Входной импеданс:
10 кОм
Высота:
88мм
Выходное сопротивление:
50 Ом, 600 Ом
Длина:
235мм
Затухание:
-60 дБ, -40 дБ, -20 дБ, 0 дБ
Максимальная частота прямоугольных импульсов и сигналов произвольной формы:
3МГц
Максимальная частота треугольных импульсов/пилообразных:
3МГц
Максимальный синусоидальный диапазон частот:
3МГц
Минимальная частота прямоугольных импульсов и сигналов произвольной формы:
0.03 Гц
Минимальная частота треугольных импульсов/пилообразных:
0.03Гц
Минимальный синусоидальный диапазон частот:
0.03Гц
Модель р:
TG315
Рабочая температура - максимальная:
+40°C
Рабочая температура - минимальная:
+5°C
Размеры:
235 x 260 x 88мм
Тип вилки:
Type C - European Plug, Type G - British 3-pin
Точность базового времени:
±10ppm
Цифровая амплитуда и смещение:
Да
Цифровая частота:
Да
Частотный диапазон квадратного импульса и произвольной формы волны:
0.03 Гц → 3 МГц
Ширина:
260мм
