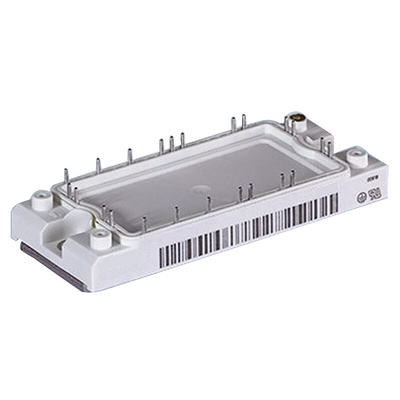

Infineon TDB6HK124N16RRBOSA1, Thyristor Module 1600V, 125A 150mA, Тиристорный модуль

8391222
Номер производителя: TDB6HK124N16RRBOSA1Производитель: Infineon
Цена за шт.
31419.00 руб. (С НДС) *
Количество 2+ 5+
Цена 30477.00 руб. 29532.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Half Controlled Bridge Modules, TDB6HK Series, Infineon

The Infineon Thyristor modules vary in configuration, offering half controlled bridges, half controlled bridge with NTC and half controlled bridge with Chopper (IGBT) and NTC (negative temperature coefficient) temperature sensor. They cover 1600 volts and current ranges from 95A to 360 Amps. The modules will differ in the standard Industry housing from EconoBRIDGE™ and IsoPACK™. Typical applications may be an active rectifier and a half controlled B6 bridge.

Isolated copper base plate
Integrated NTC temperature sensor
RoHS compliant
Compact Standard Housing
Solder Contact Technology / PressFIT Contact Technology
IsoPACK Modules with screwable power terminals
IsoPACK version is designed for replacing 3 x 20mm SCR / diode half bridge module

Thyristors - Infineon

The Infineon Phase Control Thyristors (PCT) offer different types of thyristors such as the capsule version, thyristor module and the combination PowerBLOCK thyristor/ diode module. The thyristor module style comes with a stable pressure contact which uses an isolated copper base plate in a range of sizes up to 60mm.

Техническая спецификация
pdfTDB6HK124N16RR
Количество контактов:
22
Максимальная ток триггера:
150мА
Максимальное напряжение триггера:
2.5В
Максимальный ток удержания:
200мА
Номинальный ток перенапряжения:
650A
Пик напряжения в открытом состоянии:
1.35В
Повторяющееся импульсное обратное запирающее напряжение:
1600В
Повторяющееся импульсное обратное напряжение:
1600В
Повторяющийся импульсный ток в закрытом состоянии:
10мА
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
107.5 x 45 x 17мм
Средний номинальный ток в открытом состоянии:
125A
Тип монтажа:
Крепление на печатной плате
Тип тиристора:
Диод
Тип упаковки:
Модуль 45мм
