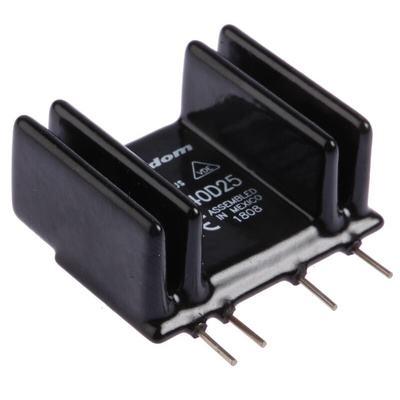

PF240D25, Sensata / Crydom PF Series Solid State Relay, 25 A rms Load, PCB Mount, 280 V rms Load, 15 V Control, Реле

0394462
Номер производителя: PF240D25Производитель: Sensata / Crydom
Цена за шт.
10775.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

PF Series-25A at 12 to 660Vac in SIL with Integrated Heatsink

Ultra high steady state current rating
Low leakage (off-state)
SCR output
AC or DC controlled versions
Surge current peak: 250A
Input-Output capacitance: 8pF
Operating temperature range: -40 → +80°C
Zero-cross switching where stated otherwise random-fire
Dimensions H49.1mm x W22.8mm x D43.1mm

Approvals

UL, VDE

Sensata | Crydom Solid-State Relay, Thermally Conductive Epoxy Encapsulation, 12 to 280V AC Operating Voltage - PF Series - PF240D25

For reliable power switching in your electrical circuits, choose this solid-state relay from Sensata | Crydom. It works by converting the electrical signal to an optical one. As it has no moving physical contacts, there's minimal risk of mechanical wear to help prolong its service life. This unit has a broad operating voltage range between 12 and 280V AC, making it a versatile option. You can use this SSR to control your industrial machinery and robotics equipment.

• Thermally conductive epoxy casing helps to prevent overheating
• Wide operating temperature range between -30°C and +80°C for use in challenging settings
• Light weight of 29g to place minimal strain on your equipment

How do I mount this SSR?

You can directly install this relay onto your PCB by soldering the built-in pins to the surface for easy and secure mounting.

How fast is this SSR?

This SSR has a maximum turn-on and turn-off time of 0.5 cycles, so you can rely on it for fast power switching.

Approvals

UL; VDE

Техническая спецификация
pdfUL E116950
pdfUL REC FOR CANADA E116950
pdfVDE 070938
pdfDatasheet
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Встречающиеся стандарты:
CE, RoHS Compliant
Высота:
34.3мм
Глубина:
22.8мм
Диапазон нагрузочного напряжения:
12 → 280В перем. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
3 → 15 В пост. тока
Длина:
43.1мм
Ёмкость:
8пФ
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
15 В
Максимальный ток нагрузки:
25 A rms
Минимальное напряжение нагрузки:
12 В rms
Минимальное напряжение управления:
3 В
Минимальный ток нагрузки:
0.06 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
43.1 x 22.8 x 34.3мм
Серия:
PF
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на печатной плате
Ток утечки в выключенном состоянии:
0.1 мА
Устройства вывода:
SCR
