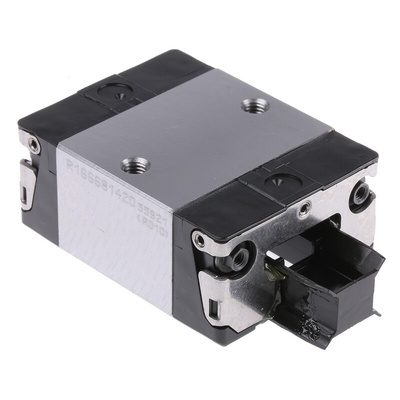

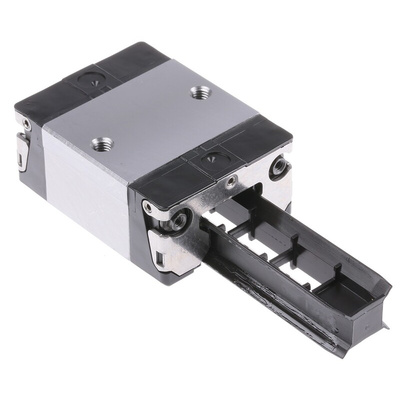

Bosch Rexroth Guide Block R166681420, R1666

0409696
Номер производителя: R166681420 Производитель: Bosch Rexroth
Цена за шт.
16008.88 руб. *

Срок поставки: 3-5 недель

+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

Guide Rail Runner Blocks with 2% Preload Short Series R1666 & R1665

Bosch Rexroth manufactures its guide rails and runner blocks with such high precision, especially in the ball track zone, that each individual component element can be replaced by another at any time.

High load capacity and rigidity in all directions
Excellent dynamic characteristics; Max speed 5 m/s and acceleration 500 m/s2
Lube ports with metal threads on all sides
2% Preload ensures high rigidity in all load directions
Internal lubrication system
Integral all round sealing
Limitless interchangeability between blocks and rails, regardless of accuracy and preload grades
Steel construction

Series R1665 Dimensions mm
Size A A1 A2 A3 B B1 H H1 H21 H22 V1 E1
15 47 23.5 15 16 44.7 25.7 24 19.90 16.30 16.20 5 38
20 63 31.5 20 21.5 57.3 31.9 30 25.35 20.75 20.55 6 53
25 70 35 23 23.5 67 38.6 36 29.90 24.45 24.25 7.5 57
30 90 45 28 31 75.3 45 42 35.35 28.55 28.35 7 72
Dimension H21 with rail seal cover strip , Dimension H22 without rail seal cover strip
Series R1665 Dimensions mm
Size E8 E9 K1 K2 K3 K4 N1 N6±0.5 S1 S2 S5 S9 Mass kg
15 24.55 6.70 16.25 17.85 3.20 3.20 5.2 10.3 4.3 M5 4.4 M2.5-3.5 deep 0.15
20 32.50 7.30 22.95 22.95 3.35 3.35 7.7 13.2 5.3 M6 6 M3-5 deep 0.30
25 38.30 11.50 25.35 26.50 5.50 5.50 9.3 15.2 6.7 M8 7 M3-5 deep 0.50
30 48.40 14.60 28.80 30.50 6.05 6.05 11 17 8.5 M10 9 M3-5 deep 0.80
Series R1666 Dimensions mm
Size A A1 A2 A3 B B1 H H1 H21 H22 V1 E1
15 34 17 15 9.5 44.7 25.7 24 19.90 16.30 16.20 5 26
20 44 22 20 12 57.3 31.9 30 25.35 20.75 20.55 6 32
25 48 24 23 12.5 67 38.6 36 29.90 24.45 24.25 7.5 35
30 60 30 28 16 75.3 45 42 35.35 28.55 28.35 7 40
Dimension H21 with rail seal cover strip , Dimension H22 without rail seal cover strip
Series R1666 Dimensions mm
Size E8 E9 K1 K2 K3 K4 N3 N6±0.5 S2 S5 S9 Mass kg
15 24.55 6.70 16.25 17.85 3.20 3.20 6 10.3 M4 4.4 M2.5-3.5 deep 0.10
20 32.50 7.30 22.95 22.95 3.35 3.35 7.5 13.2 M5 6 M3-5 deep 0.25
25 38.30 11.50 25.35 26.50 5.50 5.50 9 15.2 M6 7 M3-5 deep 0.35
30 48.40 14.60 28.80 30.50 6.05 6.05 12 17 M8 9 M3-5 deep 0.60
https://uk.rs-online.com/largeimages/L0409690-01.gif
Bosch Rexroth Ball Rail Systems

Техническая спецификация
pdfSlimline, short R1666 Standard version Data Sheet
pdfR1666 Standard Runner Blocks, Steel Version Data Sheet

Динамическая грузоподъемность:
12400N
Длина каретки:
57.3мм
Для рейки шириной:
20мм
Производитель - серия:
R1666
Статическая грузоподъемность:
13600N
Ширина каретки:
44мм
