RS PRO SPST, On-None-Off Rocker Switch Panel Mount, Клавишный переключатель

0419750
Производитель: RS PRO
Цена за шт. (норма упаковки 5 шт)
596.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

RS Miniature Rocker Switches

From RS Pro, a range of miniature non-illuminated rocker switches designed for panel mounting. With the option of a plain actuator or with I/O markings, the single pole latching rocker switches are suitable for a wide range of applications. Mounting is easy, simply press in the quick release prongs and the rockers snap into the panel cut-out and are securely retained. These robust switches are perfect for everyday use. Suitable for repair, maintenance, and new design work.

Features and Benefits

• Nylon UL94V-2 housing
• Silver plated brass terminals
• Snap-in panel mount
• Plain or I/O actuators
• Choice of actuator colours

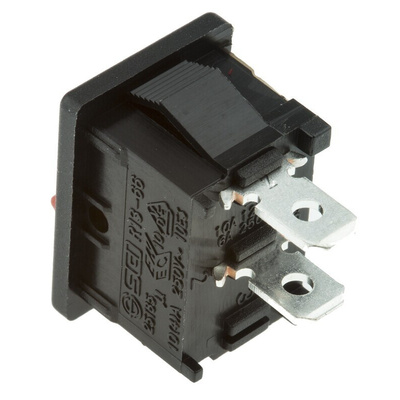

• Fitted with 4.8 mm quick connect blade terminals (except stock number 419-726 which has solder tag terminals
• 19.2 x 13 mm miniature panel cut-out
• SPST switch configuration
• On-Off switch action
• AC operation
• Easy push action
Applications for miniature rocker switches

Rocker switches are one of the most utilised electrical switches used in the market today. The simple design and easy operation enable the switches to be incorporated into almost every industry. Some of the most common are:

• Power supplies
• Audio and video equipment
• White goods / domestic appliances
• Computers and peripherals
• Automation and control
• Automotive

FAQ

Are the rocker switches easy to connect?
Yes, the RS Pro miniature rocker switches are fitted with standard 4.8 mm quick connect tab terminals. To connect, choose the appropriate female push on receptacle in red, yellow or blue dependent on the wire size required.

Part number 419-732 has a plain black actuator
Part number 419-744 has a black face with white I/O marking
Part number 419-794 has a black face with red I/O marking
Part number 419-726 has a plain black face with solder terminals
Part number 419-754 has a plain black face with white I_O marking

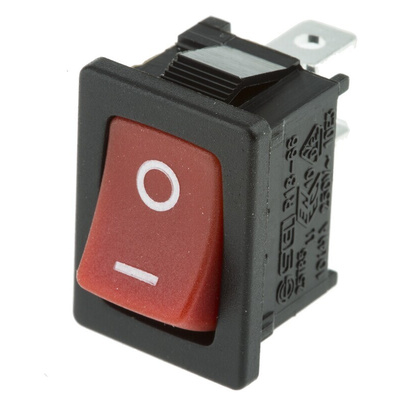

Part number 419-750 has a red face with white I_O marking
Part number 419-748 has a red face with white I/O marking
Part number 419-798 has a black face with white I/O marking

Approvals

CSA (File no. UL45128), VDE (File no. 11037-4401), UR, ENEC, CQC

Техническая спецификация
pdfDimensional Drawing
pdfRS Pro Datasheet
Высота выреза в панели:
13мм
Диапазон рабочих температур:
-20 → +85°C
Конфигурация контактов:
SPST
Корпус материал:
Нейлон
Материал контактов:
Silver Plated Brass
Номинальный ток контакта:
16 A
Освещенный:
Нет
Переменный ток - номинальное напряжение:
125 V, 250V
Работа выключателя:
On-None-Off
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-20°C
Размеры выреза в панели:
13 x 19.8мм
Сопротивление контакта:
50мОм
Тип клеммы:
Быстрое соединение
Тип монтажа:
Крепление на панель
Форма актуатора:
Прямоугольный
Цвет привода:
Красный
Ширина выреза в панели:
19.8мм
