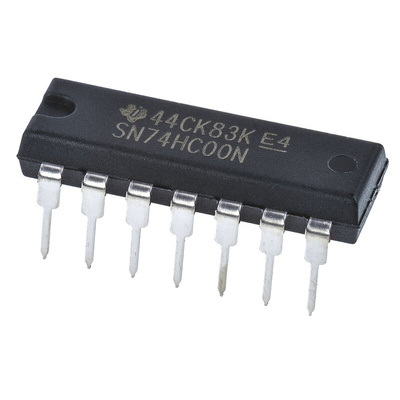

74HC Family Logic Gates, Texas Instruments
Texas Instruments range of standard Logic Gates from the 74HC Family of CMOS Logic ICs. The 74HC Family use silicon gate CMOS technology to achieve operating speeds similar to the LSTTL family but with the low power consumption of standard CMOS integrated circuits.
High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS
74HC Family
Техническая спецификация
DatasheetВход триггера Шмитта:
Нет
Высота:
4.57мм
Длина:
19.3мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
NAND
Максимальное время задержки распространения при максимальном CL:
15 нс при 6 В, 18 нс при 4.5 В, 90 нс при 2 В
Максимальный высокий уровень выходного тока:
-5.2мА
Максимальный низкий уровень выходного тока:
5.2мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
19.3 x 6.35 x 4.57мм
Семейство логики:
HC
Тип входа:
CMOS
Тип монтажа:
Сквозное отверстие
Тип упаковки:
PDIP
Ширина:
6.35мм
