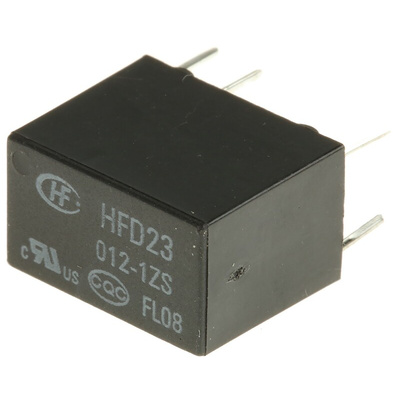

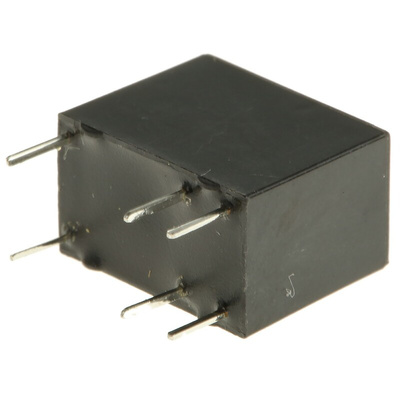

RS PRO PCB Mount Signal Relay, 12V dc Coil, 2A Switching Current, SPDT, Реле

0476725
Производитель: RS PRO
Цена за шт.
799.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

RS PRO Sub Miniature SPDT Non-Latching Signal Relay (12V dc)

A reliable sub miniature non latching relay with a Single Pole Double Throw (SPDT) configuration designed to return to its original position after use. Built in a sugar cube 1 form C format and designed for a high level of sensitivity reducing power consumption.
This 2A signal relay is designed for easy PCB mounting and ideal for boards where space is at a premium due to its sub miniature design with dimensions of only 12.5 x 10 x 7.5mm.
Ideal for a wide range of applications such as keypads, keyboards and push buttons.

Features and Benefits

  • Non-latching signal relay

  • Sub miniature size of 12.5 x 10 x 7.5mm

  • High sensitivity of 150mW

  • PCB mount

  • Maximum switching voltage of 12Vdc

  • Maximum switching current of 2A

  • Contact rating: 0.5A @ 125Vac, 1A @ 30Vdc

Standards and Approvals: UL, CUL, CQC

Why RS PRO?

RS PRO is the own brand of RS. The RS PRO Seal of Approval is your assurance of professional quality, a guarantee that every part is rigorously tested, inspected, and audited against demanding standards. Making RS PRO the Smart Choice for our customers.

Техническая спецификация
pdfRS Pro Datasheet
Встречающиеся стандарты:
CQC 02001001948, RoHS Compliant, UL E133481
Высота:
10мм
Глубина:
7.5мм
Диапазон рабочих температур:
-30 → +70°C
Длина:
12.5мм
Изоляция катушка-контакт:
1.8кВ rms
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Subminiature Signal Relay
Количество полюсов:
1
Коммутируемый ток:
2A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
30 Вт
Максимальное коммутируемое напряжение переменного тока:
125В
Максимальное коммутируемое напряжение постоянного тока:
60В
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
AgNi + Au
Мощность катушки:
50мВт
Особенности:
High Sensitive, 1 Form C Configuration, Wash Tight Type Available
Применение:
Signal
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-30°C
Размеры:
12.5 x 10 x 7.5mm
Сопротивление катушки:
405Ω
Срок службы:
10000000 (Mechanical) cycles, 90000 (Electrical) cycles
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
10^5 Operations
