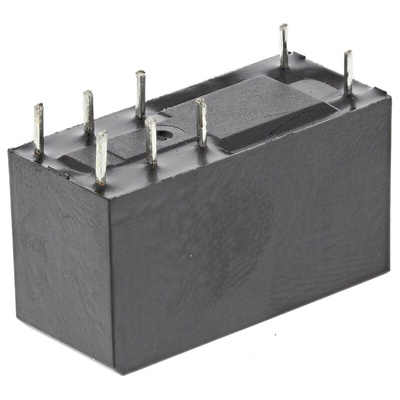

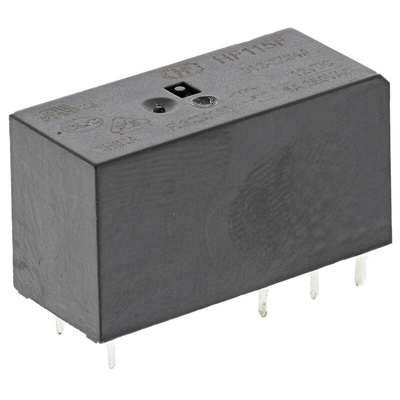

Low Profile Relays
Low profile: 15.7mm max height
8 and 16A versions have 5mm pinning, 12A has 3.5mm pinning
5kV dielectric strength (between coil and contacts)
Surge voltage up to 10kV (between coil and contacts)
Wash tight
Creepage distance 10mm
Conforms to VDE 0435/ 0631/ 0700
Standards
IEC 60335-1
Approvals
UL (File no. E134517), VDE (File no. 116934), CQC (File no. CQC02001001951)
Техническая спецификация
Datasheet
Встречающиеся стандарты:
CQC 02001001951, RoHS Compliant, UL E134517, VDE 116934
Изоляция катушка-контакт:
5кВ перем. тока
Катушка напряжение:
12В пост. тока
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
2 кВA
Максимальное коммутируемое напряжение переменного тока:
440В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
300В пост. тока
Материал контактов:
Серебряный сплав
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Сопротивление катушки:
360Ом
Срок службы:
100000 (Электрический) циклов, 10000000 (Механический) циклов
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
