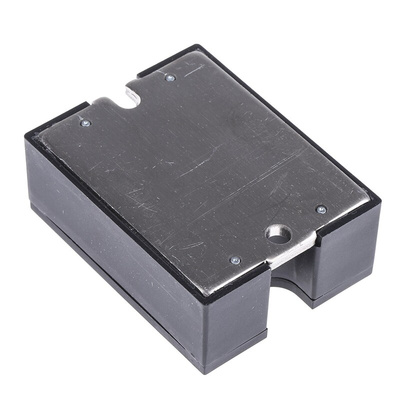

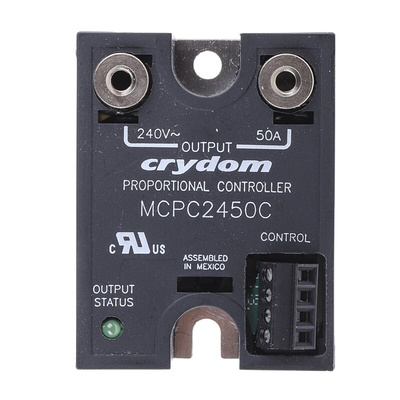

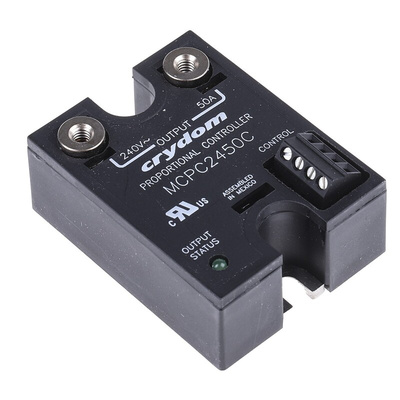

MCPC2450C, Sensata / Crydom MCPC Series Solid State Relay, 50 A Load, Panel Mount, 280 V rms Load, 32 V dc Control, Реле

0480554
Номер производителя: MCPC2450CПроизводитель: Sensata / Crydom
Цена за шт.
47264.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

MCPC - Phase Angle Controller

Phase angle controller/SSR in one package. Ideal for any soft start / stop application requiring load control at multiple power levels for example heating elements, lamp brightness or motor speed (e.g. of a fan). The custom MCS / PC SSR provides the same ramp function as the standard MCS series, but an additional phase control function was added to the relay. The customer can therefore specify the amount of power they want applied to the load, then gradually ramp to that setting. If the power level is adjusted during operation, the relay will then gradually ramp to that new setting.

Provides a portion of each AC sine wave to control the amount of power delivered to an electrical load, with the percentage of power delivered determined by the input value
Reduced wiring and components in the panel saves time, cost and space
0 - 100% control range
Output status LED (Load Open, No Voltage)
Separate Output Enable/Disable control
SCR output

Note

Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet

Sensata | Crydom Solid-State Relay, 50A Current Rating, LED Indicator - MCPC Series - MCPC2450C

Achieve close control over your industrial machinery with this solid-state relay from Sensata | Crydom. As it directs your equipment using optical signals, it quickly transmits your inputs for efficient switching. It has a built-in phase angle control function, meaning it lets you slowly adjust its output load, making it suitable for soft-start processes. You'll benefit from precise circuit management thanks to the output load range of 0 to 100%. You can use SSRs like this one in control devices and large-scale robotics applications.

• Integrated low-voltage control function to suit small electrical loads
• Front-facing LED indicator signals load status for ease of monitoring and troubleshooting
• Compact dimensions of 58.4 (H) x 45.7 (W) x 19.8mm (D) for ease of installation in tight spaces
• Broad operating temperature range between -20°C and +80°C for use in harsh industrial environments

What's the difference between solid-state and electromechanical relays?

Solid-state relays like this unit work without moving parts, making for fast switching times and minimal wear for an enhanced service life.

Proportional and Power

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Встречающиеся стандарты:
CE, RoHS Compliant
Высота:
19.8мм
Глубина:
58.4мм
Диапазон нагрузочного напряжения:
180 → 280Вrms
Диапазон рабочих температур:
-20 → +80°C
Диапазон управляющего напряжения:
8 → 32 В пост. тока
Длина:
45.7мм
Ёмкость:
10пФ
Максимальное напряжение нагрузки:
280 В rms
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
50 A
Минимальное напряжение нагрузки:
180 В rms
Минимальное напряжение управления:
8 В пост. тока
Минимальный ток нагрузки:
150 мА
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
45.7 x 58.4 x 19.8мм
Серия:
MCPC
Тип клеммы:
Винт
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
7 мА
