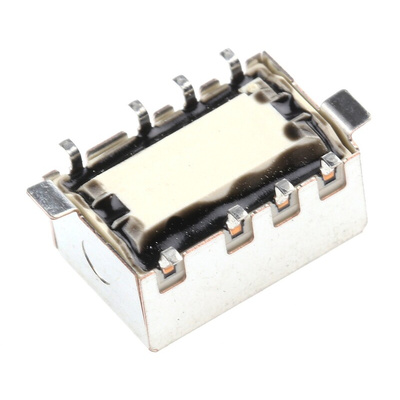

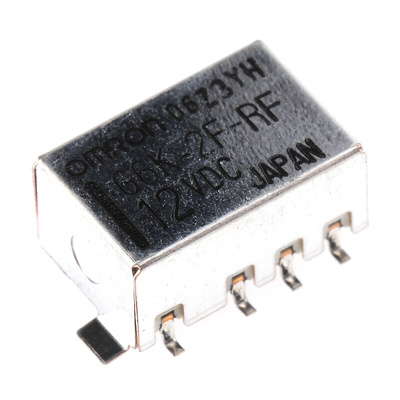

High Frequency G6K-RF Series
Superior high-frequency characteristics (@ 1GHz), such as an isolation of 20 dB min. between contacts of the same polarity or 30 dB min. between contacts of different polarity with an insertion loss of 0.2 dB max.
Single side stable and single winding latching types available
Miniature SMT package - 10.3x6.9x5.4mm
'Outside-L' surface mounting terminals
Low power consumption of approximately 100mW
Fully sealed construction
Approvals
UL, CSA
Omron
Техническая спецификация
Surface-mounting High-frequency Relay G6K(U)-2F-RF Data SheetВносимые потери:
0.2 дБ при 1 ГГц
Время работы, в том числе отказов:
3мс
Высота:
5.4мм
Глубина:
6.9мм
Диапазон рабочих температур:
-40 → +70°C
Длина:
10.3мм
Изоляция:
20 dB @ 1 GHz (Between Contacts of the Same Poles), 30 dB @ 1 GHz (Between Contacts of Different Poles)
Импеданс:
50Ом
Катушка напряжение:
12В пост. тока
Конфигурация контактов:
DPDT
Коэффициент напряжения стоячей волны VSWR:
1.2 при 1 ГГц
Максимальная частота катушки:
1ГГц
Материал контактов:
Золото
Мощность катушки:
100мВт
Напряжение переключения:
60 V dc, 125V ac
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
10.3 x 6.9 x 5.4мм
Сопротивление катушки:
1315Ω
Сопротивление контакта:
100 мОм
Срок службы:
100000 (Электрический) циклов, 50000000 (Механический) циклов
Тип монтажа:
Крепление на печатной плате
Тип реле:
HF Relay
