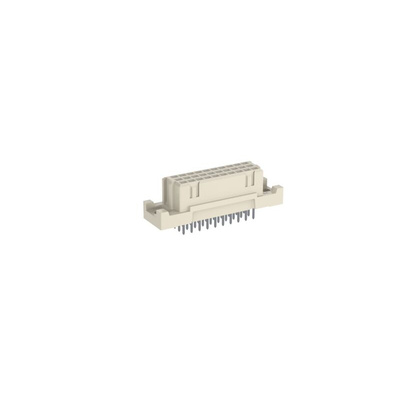

254320 / 254320-E, ERNI 30 Way 2.54mm Pitch, Type C/3 Class C2, 3 Row, Straight DIN 41612 Connector, Socket, Разъем

0521819
Номер производителя: 254320 / 254320-EПроизводитель: ERNI
Цена за шт.
2441.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Short type B/C, inverted Q/R

This range of DIN41612 / IEC 60603-2 Backplane / Board to Board / Wire to Board Connectors covers different connection variations. The design of these Backplane Connectors is in accordance with DIN 41612/ IEC 60603-2, for use in 19 in. Eurocard plug-in systems providing excellent quality and reliability. Applications for these DIN41612 / IEC 60603-2 connectors include:
Connection between plug-in cards and backplane wiring
Connection between two PCB's arranged one above the other
As a peripheral connector for external interfaces of the wiring plane

0.8mm lead with type B, C, Q, R for all positions
Pre-centering; for plug connectors with leading contacts, the male connector is pre-centred for greater security
Maximum contact security and constant contact resistances thanks to two legged, opposing spring contacts
Encoding; prevents incorrect plugging and consequent destruction of sensitive electronic components due to overload
Coding strips do not require any additional seperator in the 19-inch rack

Note

M = male connector, F = female connector

Approvals

UL, CSA

Техническая спецификация
pdf254320 Connector Dimensional Drawing
pdfERNI DIN41612 / IEC60603-2 Range Connector Catalogue
Кол-во контактов:
30
Количество рядов:
3
Концевая заделка:
Припой
Материал корпуса:
PBT
Ориентация корпуса:
Прямой
Рейтинг класса:
C2
Род:
Female
Строка загрузки:
a/b/c
Тип:
C/3
Тип монтажа:
Сквозное отверстие
Шаг:
2.54мм
