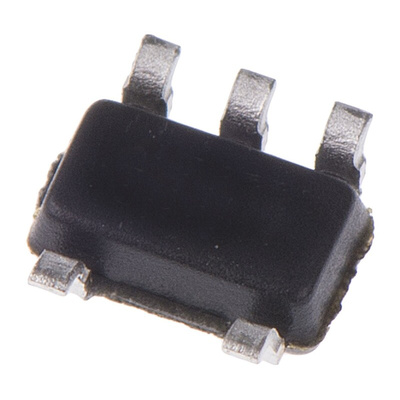

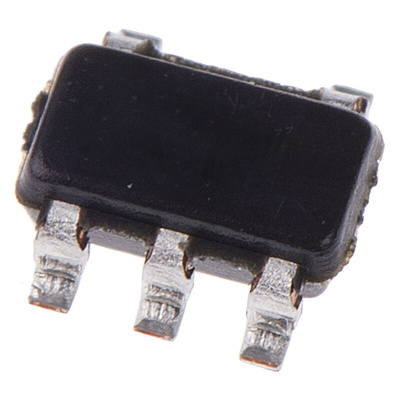

74AHC1G Family, Texas Instruments
Advanced High-Speed CMOS logic
Single gate packages
Operating voltage 2 to 5.5 V
Low power consumption: 10μA max Icc
±8mA output drive capability @ 5V
74AHC Family
Техническая спецификация
ESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Испытательное состояние задержки распространения:
50пФ

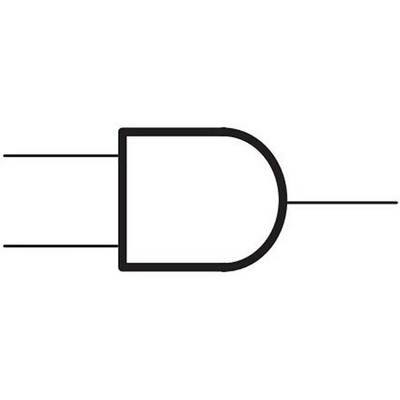

Количество входов за проход:
2
Максимальное время задержки распространения при максимальном CL:
12.3 ns @ 3.3 V, 7.9 ns @ 5 V
Максимальный высокий уровень выходного тока:
-8мА
Максимальный низкий уровень выходного тока:
8мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
2.9 x 1.6 x 1.15мм
Тип монтажа:
Поверхностное крепление
