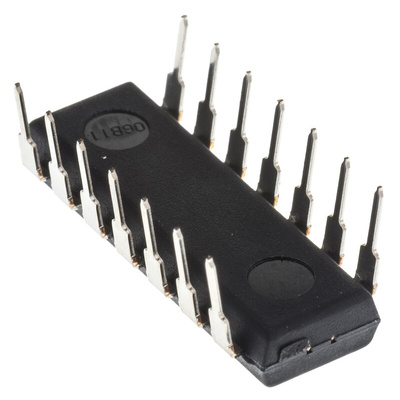

4000 Series Inverters & Buffers, Texas Instruments
Texas Instruments range of Inverters and Buffers from the 4000 Series CMOS Logic Family
4000 CMOS Logic Family, Texas Instruments
CMOS Family devices
Wide operating voltage range: 3 to 18V
Техническая спецификация
ESD Control Selection Guide V1
Вход триггера Шмитта:
Нет
Испытательное состояние задержки распространения:
50пФ
Количество элементов на чип:
6
Логическая функция:
Инвертор
Максимальное время задержки распространения при максимальном CL:
110 ns @ 5 V, 50 ns @ 15 V, 60 ns @ 10 V
Максимальный высокий уровень выходного тока:
-4.2мА
Максимальный низкий уровень выходного тока:
4.2мА
Напряжение питания - максимальное:
18 В
Напряжение питания - минимальное:
3 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
19.3 x 6.35 x 4.57мм
Тип монтажа:
Сквозное отверстие
