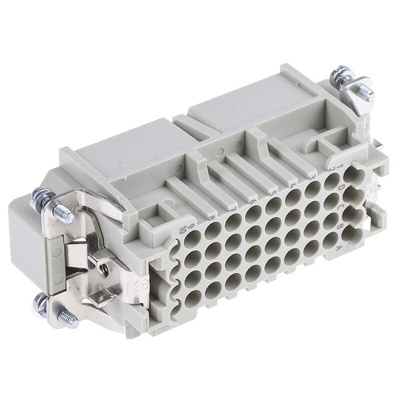

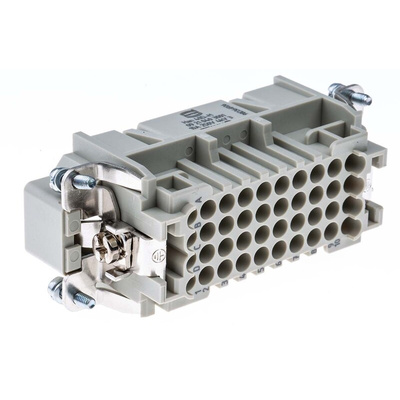

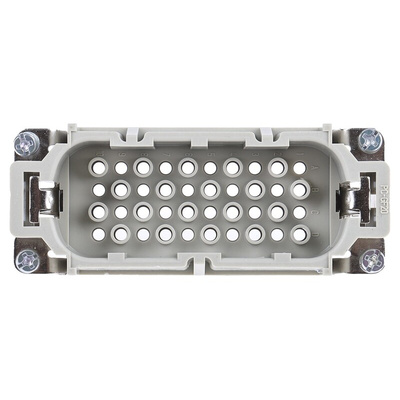

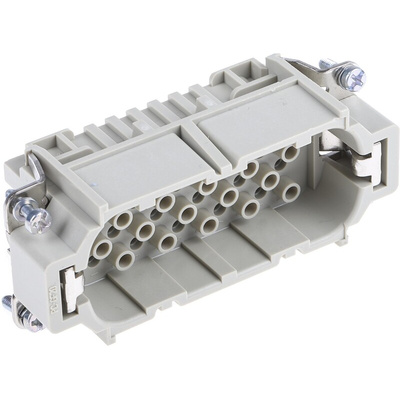

09210403001, Harting Han D Series Connector Insert, Male, 41 Way, 10A, 250 V

1148103
Цена за шт.
2633.40 руб. *

Срок поставки: 4-6 недель

Stock Number: 114-8103
Номер производителя: 09210403001
Производитель: Harting
+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

Han D® Inserts

High density
Poles: 7-64
Crimp contacts must be ordered separately except stock nos. 700-8070 and 700-8089 as contacts are internal and fitted
Contacts have option of sizes and plating

Note

7 way inserts 114-8002 and 114-8018 will only fit plastics hoods and housings.

Approvals

UL, CSA, SEV

https://uk.rs-online.com/largeimages/LI114810-11.gif
Han D 10A Crimp Series Han D® 10A Crimp Series

These Han D® inserts are rated at 10A. They are intended for use with hoods and housings contained within ranges 1, 2, 3, 7, & 8. These hood and housing ranges are associated to a specific Harting ’Size’ number identifier. See the ’compatibility’ table for details of this relationship, and stock numbers of hoods and housings that are typical of each range

Compatibility
Hood and Housing relationship
Poles RS Range No Harting 'Size' Typical Stock No
7P+E 1 3A 114-8024
15P+E 2 10A 181-0662
25P+E 3 16A 181-0690
40P+E 7 16B 181-0741
64P+E 8 24B 181-0785
Han D® 10A Crimp Series
Warning
  • These connectors should not be mated or unmated under electrical load. Connectors of the same or different types arranged in a line should be polarised to prevent mis-mating.

Техническая спецификация
pdfUL APPROVAL E102079
pdfCSA LR18753-7
pdfHan 40D Technical Characteristics
pdfDatasheet

Кол-во контактов:
41
Количество рядов:
4
Номинал тока:
10A
Номинальное напряжение:
250 В
Ориентация корпуса:
Прямой
Род:
Male
Серия:
Han D
Тип:
Connector Insert
Чертеж САПР:
3D CAD Model
