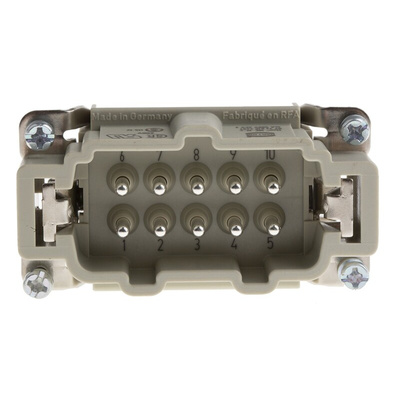

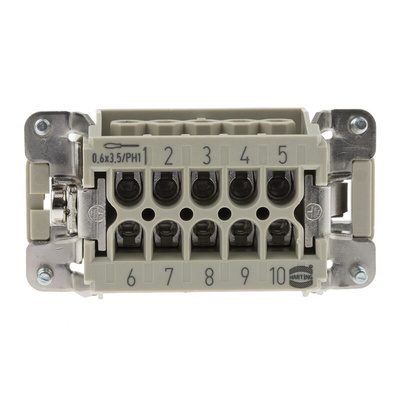

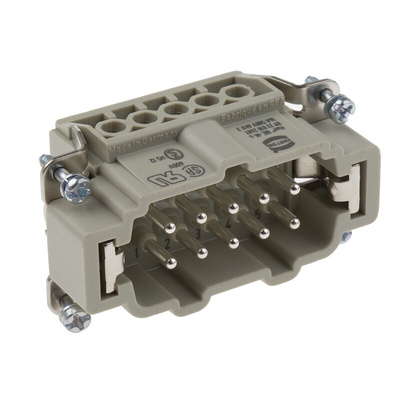

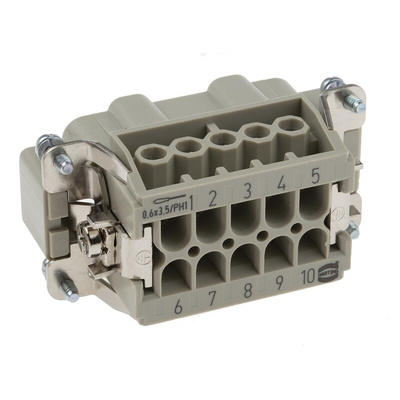

09330102601, Harting Han E Series Connector Insert, Male, 10 Way, 16A, 500 V

1148232
Цена за шт.
2036.10 руб. *

Срок поставки: 4-6 недель

Stock Number: 114-8232
Номер производителя: 09330102601
Производитель: Harting
+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

Han E® Inserts

Poles: 6-48 (screw connection – wire csa 2.5mm²
The 32 and 48 pole versions require two contact inserts per connector half; a standard insert numbered ’1 to 16’ or ’1 to 24’ pole insert (m) or (f) together with one numbered ’17 to 32’ or numbered ’25 to 48’ insert (m) or (f).
These are identified in the price table - e.g. 32P + E (17 – 32)

Approvals

UL, CSA, SEV

https://uk.rs-online.com/largeimages/L114823-01.gif
https://uk.rs-online.com/largeimages/LI114823-11.gif
Han E 16A Screw Series Han E® 16A Screw Series

These Han E® inserts are rated at 16A. They are intended for use with hoods and housings. All these hoods and housing ranges are associated to a specific Harting ’Size’ number identifier. See the ’compatibility’ table for details of this relationship, and stock numbers of hoods and housings that are typical of each range.

Compatibility
Hood and Housing relationship
Poles 6+PE 10+PE 16+PE 24+PE 32+PE 48+PE
RS Range No. 5 6 7 8 9 10
Harting ’Size’ 6B 10B 16B 24B 32B 48B
Typical Stock No. 181-0533 181-0561 181-0741 181-0785 363-8535 363-8585
Warning
  • These connectors should not be mated or unmated under electrical load. Connectors of the same or different types arranged in a line should be polarised to prevent the possibility of wrong connection.

Техническая спецификация
pdfUL APPROVAL E102079
pdfCSA LR18753-7
pdfHan 10E / Han 10 ES / Han 10ESS Technical Characteristics
pdfDimensional Drawing 09 33 010 2601 Male insert, Han 10 E

Кол-во контактов:
10
Количество рядов:
2
Номинал тока:
16A
Номинальное напряжение:
500 В
Размер резьбы:
M3 x 10
Род:
Male
Серия:
Han E
Тип:
Connector Insert
Формат полюса:
10P+E
Чертеж САПР:
3D CAD Model
