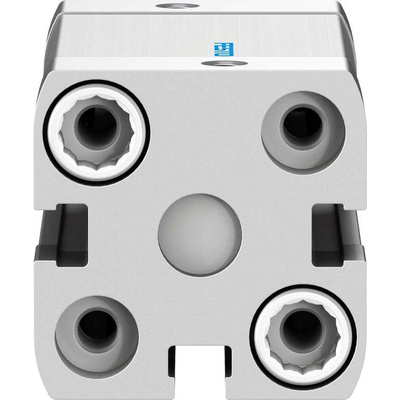

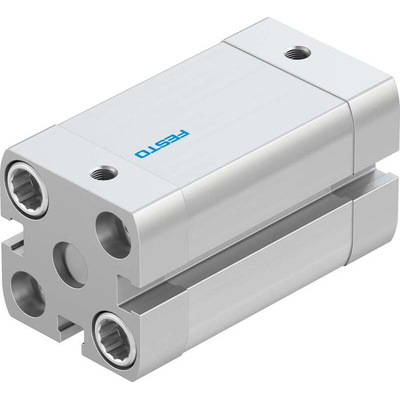

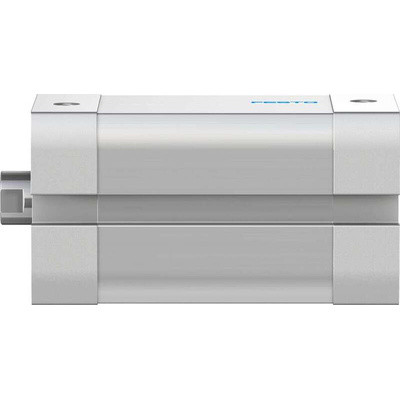

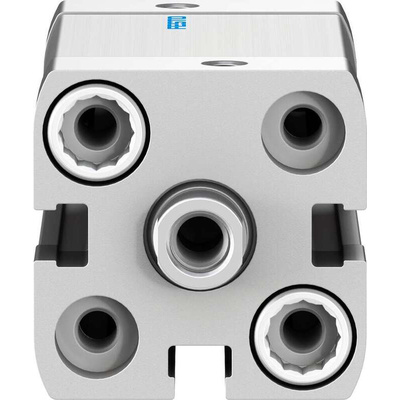

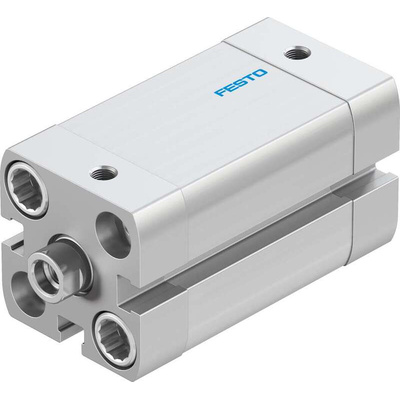

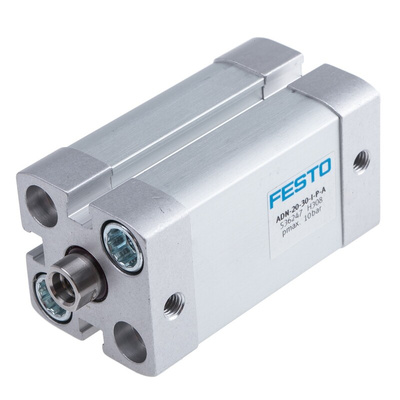

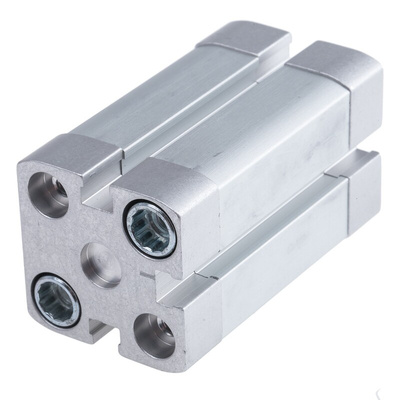

ADN-20-30-I-P-A, Festo Pneumatic Cylinder - 536247, 20mm Bore, 30mm Stroke, ADN Series, Double Acting, Цилиндр

1215729
Номер производителя: ADN-20-30-I-P-AПроизводитель: Festo
Цена за шт.
20666.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Festo Pneumatic Cylinder, 0.6 to 10 Bar Operating Pressure Range, M6 Piston Rod Thread - ADN-20-30-I-P-A

Optimise productivity in small spaces with this pneumatic cylinder from Festo. With a compact 30mm stroke, it generates linear movements to clamp, position and eject objects in a straight line. Thanks to the double-acting design, the unit uses compressed air at both ends for thrust and retraction to boost efficiency through accurate repeat motions. Flexible TPE-U(PUR) seals keep the system airtight to ensure reliable performance. The aluminium alloy barrel takes environmental knocks on the chin and works like a charm in challenging temperatures between -20°C and +80°C.

Features & Benefits

• Just 72.5mm long for a neat fit in systems where space is limited
• Standard M6 piston rod thread for wide compatibility with fittings
• Double-ended cushioning dampens noise and absorbs impacts for increased durability

Applications

• Dental equipment
• Medical imaging systems
• Assembly lines
• Automotive manufacturing

How heavy is this pneumatic cylinder?

The unit's basic weight is 131g at 0mm stroke with an added 21g per 10mm stroke when it's moving. This makes it a lightweight component that won't drag your installation down.

What pressures can I use this pneumatic cylinder at?

This device has a versatile operating pressure range from 0.6 to 10 bar that lets you use it with high and low-pressure systems.

FESTO ADN Series

Техническая спецификация
pdfFesto ADN/AEN
pdfFesto Pneumatic Cylinders Operating Manual
pdfADN-20-30-I-P-A Specification Sheet
pdfBrochure - Core Product Range
Высота:
35.5мм
Давление - максимальное рабочее:
10 бар
Действие:
Double
Длина:
72.5мм
Модель р:
536247
Отверстие:
20мм
Пневматическое соединение:
M5
Производитель - серия:
ADN
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
35.5 x 35.5 x 72.5мм
Род резьбы поршневого стержня:
Female
Стандарт ISO:
ISO 21287
Стандарт VDMA:
VDMA 24364-B1/B2-L
Тип демпфирования:
Flexible Cushioning
Ход:
30мм
Ширина:
35.5мм
