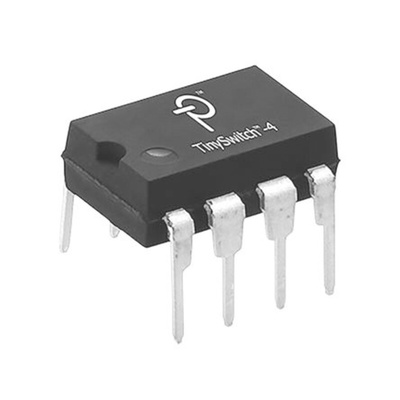

Power Integrations TNY284PG, AC-DC Converter 750mA, Minimum of 50 V dc 7-Pin, DIP, Преобразователь

1235446
Номер производителя: TNY284PGПроизводитель: Power Integrations
Цена за шт. (норма упаковки 10 шт)
126.72 руб. *

Срок поставки: 4-6 недель

+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

TinySwitch-4 series Offline AC-DC Converters

A range of energy-efficient, off-line AC-DC converters from Power Integrations. The TinySwitch-4 series combine a high voltage power MOSFET and ON/OFF flyback power supply controller in a single compact package. These devices have excellent no-load and light-load efficiency and extremely fast transient response and are available in both through-hole and SMT options.

• Line compensated overload power reduces maximum overload variation over input voltage range
• Simple ON/OFF control, no loop compensation needed
• Selectable current limit through BP/M capacitor value
• Self-biased: no bias winding or bias components
• Frequency jittering reduces EMI filter costs
• Pin-out simplifies heat sinking to the PCB
• Accurate hysteretic thermal shutdown protection with automatic recovery
• Auto-restart delivers <3% of maximum power in short-circuit and open-loop fault conditions
• Extended creepage between MOSFET drain and all other pins
• Easily meets all global energy efficiency regulations
• No-load <30 mW with bias winding, <150 mW at 265 VAC without bias winding

AC-DC Converters, Power Integrations

Техническая спецификация
pdfTinySwitch-4 series Offline AC-DC Converters
Высота:
3.68mm
Диапазон входного напряжения:
85 → 265 V ac
Диапазон выходного напряжения:
Minimum of 50 V dc
Диапазон выходного тока:
Maximum of 750 mA
Диапазон рабочих температур:
-40 → +150 °C
Длина:
9.83mm
Количество контактов:
7
Максимальное входное напряжение:
265 V ac
Максимальный выходной ток:
750mA
Минимальное входное напряжение:
85 V ac
Минимальное выходное напряжение:
50 V dc
Ограничение тока:
267mA
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
9.83 x 6.6 x 3.68mm
Тип монтажа:
Through Hole
Тип упаковки:
DIP
Типичное напряжение питания:
230 V ac
Ширина:
6.6mm
