JST, EH Female Crimp Terminal Contact 22AWG SEH-001T-P0.6, Контакты

1235946
Номер производителя: SEH-001T-P0.6Производитель: JST
Цена за шт. (норма упаковки 250 шт)
3.84 руб. *
Количество 250+ 500+ 750+
Цена 3.84 руб. 3.84 руб. 3.84 руб.

Срок поставки: 4-6 недель

+

* Цена с НДС справочная. Возможно ее увеличение на стоимость доставки по России и сертификации.

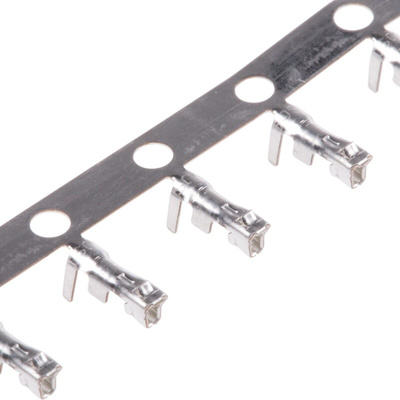

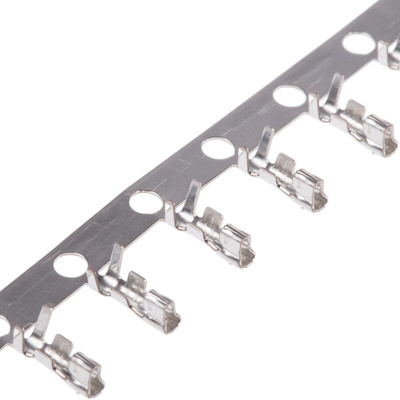

JST EH Series Crimp Contacts

The EH Connector series from JST are 2.5mm pitch, crimp-style connectors. This is a range of crimp receptacle contacts for use in the EH series crimp socket housings.
EH crimp contacts are compact and slim in design. Once mounted into the connector, it measures just 8.1mm high and 3.8mm wide. They are made from tin-plated phosphor bronze and a wire size range of 30 to 22 AWG.

Features of the EH Crimp Contacts:
2.5mm pitch
Reliable
Compact, slim design
Polarising guides
Easy-to-use
Contact Resistance: 10m Ω max. (initial)
Insulation Resistance: 1,000M Ω min.
PCB thickness: 0.8-1.6 mm

How reliable are these crimp connectors?
These crimp contacts are ideal for applications which may experience vibrations or other movement.

Which accessories do I need?
(448-2355) JST CS 10-WC260 Crimp Tool
(325-3500) JST 4101-0025 Insertion Tool

Standards:
UL Recognized E60389
CSA Certified LR20812
TUV Certified R75089

Note

The BEH prefix in the part number - loose products.
The SEH prefix in the part number - on a reel.

Техническая спецификация
pdfEH Series 2.5mm Wire to Board Connectors
Maximum Wire Size mm²:
0.3mm²
Minimum Wire Size mm²:
0.05mm²
Для использования с:
EH Connector Housing
Концевая заделка:
Crimp
Максимальное контактное сопротивление:
20 Ω
Максимальный размер провода AWG:
22AWG
Материал контактов:
Phosphor Bronze
Минимальный размер провода AWG:
30AWG
Покрытие контактов:
Tin
Рабочая температура - максимальная:
85°C
Рабочая температура - минимальная:
-25°C
Род:
Female
Серия:
EH
