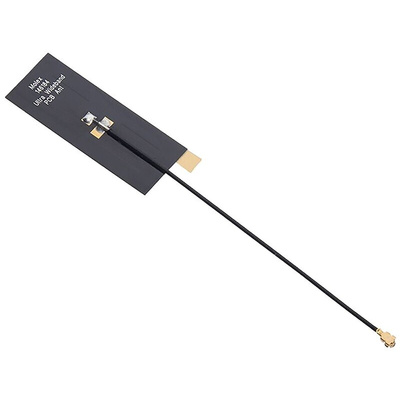

Molex 146184-0300 PCB WiFi Antenna with Micro-Coaxial RF Connector, Ultra Wideband (UWB), Антенна

1237155
Номер производителя: 146184-0300Производитель: Molex
Цена за шт.
682.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Molex Wideband PCB Antenna

Balanced wideband antennas for operation between 3.0 and 3.0 GHz designed to provide ground-plane-independent performance and easy mounting. The balanced antenna design eliminates or reduces design problems caused by PCB ground-induced radiation. The antennas are fitted with a micro-coaxial cable terminated with an SMT male connector which mates with a 50 Ohm SMT MCRF jack receptacle (See RS 702-5429).

123-7154 (Molex 146184-0200) with 200mm cable
123-7155 (Molex 146184-0300) with 300mm cable

• Balanced antenna design unaffected by ground plane
• 50-Ohm input impedance
• Operating frequency range 3 to 6 GHz
• Fitted with double-sided adhesive tape for easy mounting
• Antenna size (excluding cable) 47 x 17.6 x 0.3 mm

3.0 - 6.0 GHz Antennas

Техническая спецификация
pdfUltra Wideband PCB Antenna datasheet
pdfWideband PCB Antenna Application Information
Вес:
1.8гр
Внутренний/Внешний:
Внутренний
Диапазон частот:
3 → 6 GHz
Кабель - длина:
300мм
Направленность антенны:
Omnidirectional
Прирост:
3.5dBi
Радиочастотные протоколы:
Ultra Wideband (UWB)
Серия:
146184
Тип коннектора:
Micro-Coaxial RF
Тип монтажа:
Adhesive Mount
Тип монтажа антенны:
Клей
Физическая форма антенны:
Печатная плата
Ширина:
17.60mm
