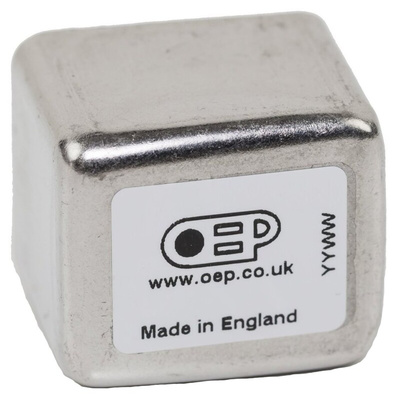

A187A14C, OEP Through Hole Audio Transformer 10kΩ

1237202
Номер производителя: A187A14CПроизводитель: OEP
Цена за шт.
14004.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

OEP A187A14C Microphone Transformers

A187A14C microphone transformers from OEP are ideal for signal splitting and impedance matching. They are encapsulated in a mumetal can and constructed with multiple electrostatic screens. These audio transformers provide dual primary impedance for matching 150 Ω to 15 kΩ.

750 mH primary inductance at 1 kHz, 0.1v
44 pF interwinding capacitance at 20 kHz (primary 1 to screens)
64 pF interwinding capacitance at 20 kHz (primary 2 to screens)
109 pF interwinding capacitance at 20khz (secondary to screens)
12 pF interwinding capacitance at 20 kHz (primaries to secondary when primaries are in series)

Note

Do not pass DC through windings

Техническая спецификация
pdfOEP Microphone Input Transformer 1+1:8 Datasheet
Вес:
56гр
Вторичное сопротивление:
10кОм
Вторичное сопротивление постоянного тока:
1.085кОм
Глубина:
24.2мм
Длина:
29.4мм
Конструкция:
Enclosed
Коэффициент трансформации:
1+1
Максимальная рабочая частота:
40кГц
Максимальная температура:
+70°C
Минимальная рабочая частота:
20Гц
Минимальная температура:
0°C
Напряжение изоляции:
500В
Первичное сопротивление:
150 Ом, 600 Ом
Первичное сопротивление постоянного тока:
38Ом
Размеры:
29.4 x 25 x 24.2мм
Тип выводов:
PC Pin
Тип монтажа:
Сквозное отверстие
Тип ядра:
Laminated
Ширина:
25мм
