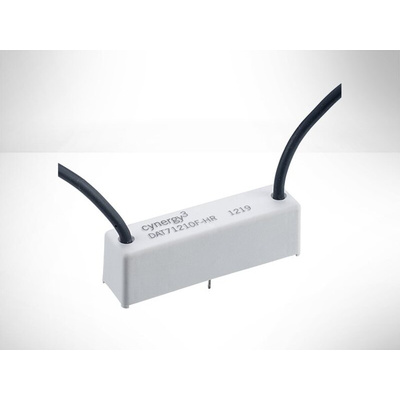

Cynergy3 - Reed Relay D-HR Series
Cynergy3 reed relays have high isolation voltages. These are ideal for applications such as cardiac defibrillators, test equipment and high voltage power supplies.
Features and Benefits
Low contact resistance
10kV ot 15kV isolation
Minimum insulation resistance 1 x 1014 Ω
PCB or flying leads connections
Note
The rhodium contact relays have low contact resistance, the tungsten contact relays can switch to higher voltages.
Standards
ISO 9001
Cynergy 3 - Reed Relay D-HR Series
Техническая спецификация
Reed Relay 5V SPNO Tungston Fly LeadD-HR HIGH INSULATION RESISTANCE, HIGH VOLTAGE RELAYS -5KV, 7.5KV,10KV & 15KV Series DatasheetВремя работы, в том числе отказов:
3мс
Высота:
18.5мм
Глубина:
15.8мм
Диапазон рабочих температур:
-20 → +70°C
Длина:
60мм
Изоляция катушка-контакт:
17кВ
Катушка напряжение:
5В пост. тока
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность постоянного тока:
50 Вт
Максимальное коммутируемое напряжение переменного тока:
10000В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
10000В
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Вольфрам
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры:
60 x 15.8 x 18.5мм
Сопротивление катушки:
16Ом
Сопротивление контакта:
250 мОм
Специальные функции:
High Insulation Resistance, Low Contact Resistance
Срок службы:
1000000 (50 W) operations, 1000000000 (Dry) operations
Тип клеммы:
Flying Lead, PC Pin
Тип монтажа:
Крепление на печатной плате
