Cynergy 3 DA (UL) Series Reed Relay
The UL approved reed relays have very high isolation voltages. UL reed relays are ideal for applications that require high reliability, these include cardiac defibrillators, test equipment and high voltage power supplies.
Features and Benefits
10kV isolation
Low contact resistance
Panel mount or PCB
HV connections through Flying Leads, Solder Turret (wire wrap) or 1/4inch Spade Terminals
AC characteristics
Note
The rhodium contact relays have low contact resistance, the tungsten contact relays can switch to higher voltages.
Approvals
UL

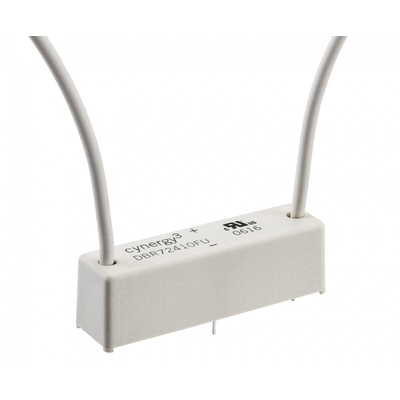

Cynergy3 DA (UL) Series Reed Relay
Техническая спецификация
DB (UL) N/C, HIGH VOLTAGE RELAYS - 10KV, 7.5KV & 5KV Series DatasheetВремя работы, в том числе отказов:
2мс
Встречающиеся стандарты:
cULus Recognised, UL Approved
Высота:
18.5мм
Глубина:
15.8мм
Диапазон рабочих температур:
-20 → +70°C
Длина:
60мм
Изоляция катушка-контакт:
17кВ
Катушка напряжение:
5В пост. тока
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SP-NC
Максимальная коммутируемая мощность постоянного тока:
50 Вт
Максимальное коммутируемое напряжение переменного тока:
7000В
Максимальное коммутируемое напряжение постоянного тока:
7000В
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Вольфрам
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры:
60 x 15.8 x 18.5мм
Сопротивление катушки:
38Ом
Сопротивление контакта:
250 мОм
Специальные функции:
Excellent AC Characteristics, Low Contact Resistance
Срок службы:
1000000 (50 W) operations, 1000000000 (Dry) operations
Тип клеммы:
Flying Lead, PC Pin
Тип монтажа:
Крепление на печатной плате
