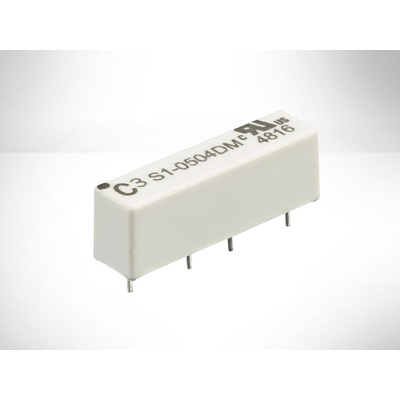

Cynergy 3 S1 Series Reed Relay
The S1 series reed relays are miniature high voltage single in line relays. S1 reed relays are designed for applications with limited space.
Features and Benefits
Single in-line package
4kV isolation voltage across contacts
Contact to coil 5kV isolation voltage
Carry current 2.5A
Up to 350V switching voltage
Central coil pins
End contact pins
Standards
ISO9001
Cynergy 3 S1 Series Reed Relay
Техническая спецификация
S1 Series Mini High Voltage Relay DatasheetВремя работы, в том числе отказов:
1мс
Высота:
8.1мм
Глубина:
6.2мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
24.1мм
Изоляция катушка-контакт:
5кВ пост. тока
Катушка напряжение:
24В пост. тока
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность переменного тока:
100ВA
Максимальное коммутируемое напряжение переменного тока:
300В
Максимальное коммутируемое напряжение постоянного тока:
350В
Максимальный ток коммутации переменного тока:
1 A
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Rhodium
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
24.1 x 6.2 x 8.1мм
Сопротивление катушки:
1000Ом
Сопротивление контакта:
100 мОм
Специальные функции:
Screened, Space Saving
Срок службы:
1000000000 (Dry) operations
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
