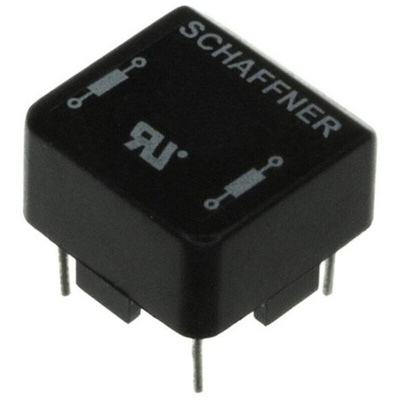

Schaffner RN Series Common Mode Chokes
Premium range of common mode chokes from Schaffner provide the user with reliable AC power line noise filtration. Can be used in a wide range of applications such as phase-angle control circuits in combination with saturating chokes and EMI input filters.
Rated currents from 0.3 →10 A
DC → 1kHz frequency
100kHz → 3MHz common-mode resonance frequency
Dual-choke configurations
Multiple PCB-mounting options
Small compact design
High saturation resistance and excellent thermal behaviour
Approvals
UL recognised
Schaffner Leaded Inductors (Chokes)
Техническая спецификация
Schaffner RN Series Common Mode Chokes DatasheetВысота:
20мм
Глубина:
18мм
Диапазон рабочих температур:
-40°C → +100°C
Длина:
12.5мм
Индукция:
1 мГн
Максимальный ток:
2 A
Рабочая температура - максимальная:
+100°C
Рабочая температура - минимальная:
-40°C
Размеры:
12.5 x 18 x 20мм
Серия:
RN
Сопротивление постоянного тока:
70мОм
Стиль выводов:
Solder Pad
Тип монтажа:
Сквозное отверстие
Частота испытаний:
10 кГц
