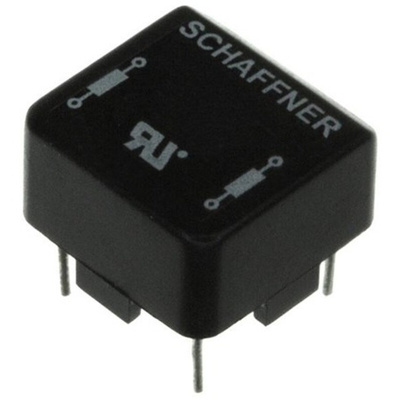

Schaffner RN Series Common Mode Chokes
Premium range of common mode chokes from Schaffner provide the user with reliable AC power line noise filtration. Can be used in a wide range of applications such as phase-angle control circuits in combination with saturating chokes and EMI input filters.
Rated currents from 0.3 →10 A
DC → 1kHz frequency
100kHz → 3MHz common-mode resonance frequency
Dual-choke configurations
Multiple PCB-mounting options
Small compact design
High saturation resistance and excellent thermal behaviour
Approvals
UL recognised
Schaffner Leaded Inductors (Chokes)
Техническая спецификация
Schaffner RN Series Common Mode Chokes DatasheetВысота:
25мм
Глубина:
23мм
Диапазон рабочих температур:
-40°C → +100°C
Длина:
15.5мм
Индукция:
1.5 мГн
Максимальный ток:
4 A
Рабочая температура - максимальная:
+100°C
Рабочая температура - минимальная:
-40°C
Размеры:
15.5 x 23 x 25мм
Серия:
RN
Сопротивление постоянного тока:
34мОм
Стиль выводов:
Solder Pad
Тип монтажа:
Сквозное отверстие
Частота испытаний:
10 кГц
