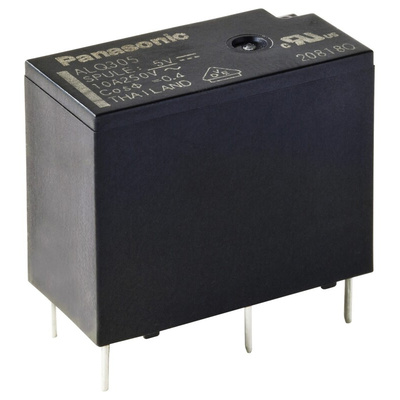

ALQ1F05, Panasonic SPDT PCB Mount Non-Latching Relay - 10 A, 5V dc For Use In Air Conditioners, Cooking Ovens, Home Appliances,, Реле

1347943
Номер производителя: ALQ1F05Производитель: Panasonic
Цена за шт.
789.00 руб. (С НДС) *
Количество 5+ 10+ 25+
Цена 753.00 руб. 714.00 руб. 675.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

LQ (ALQ) Series - PCB Relays

Introducing the Panasonic LQ (ALQ) Series of Power Relays. These relays are of compact size, can run at a high operating power and are highly reliable and robust under stressful operating conditions. The LQ Relays can be used in various industries and applications: Appliances and white goods, energy, lighting and industrial equipment, Robot and power supply.

Features and Benefits

• Compact in size with high switching capacity
• Ambient temperature: –40°C to +85°C
• High surge voltage: 8000 V
• High breakdown voltage: 4000 V
• High insulation resistance

Applications:

• Refrigerators
• Cooking ovens
• Washing machine
• Air conditioners
• Motor control
• Robot
• Power supply

Техническая спецификация
pdfDatasheet
Встречающиеся стандарты:
CQC, CSA, cUL, cULus, UL, VDE
Высота:
15.6мм
Глубина:
10мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
20мм
Изоляция катушка-контакт:
4000Вrms
Катушка напряжение:
5В пост. тока
Классификация коммутационных реле:
Non-Latching Relay
Количество полюсов:
1
Коммутируемый ток:
10 A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
1250 (NO) VA, 500 (NC) VA
Максимальная коммутируемая мощность постоянного тока:
150 (NO) W, 30 (NC) W
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
30В
Материал контактов:
Серебряный сплав
Мощность катушки:
400мВт
Применение:
Air Conditioners, Cooking Ovens, Home Appliances, Industrial Equipment, Motor Controls, Power Supply, Refrigerators, Robots, Washing Machine
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
20 x 10 x 15.6мм
Сопротивление катушки:
62.5 Ом
Срок службы:
Минимум 10000000 (Механический) операций
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
