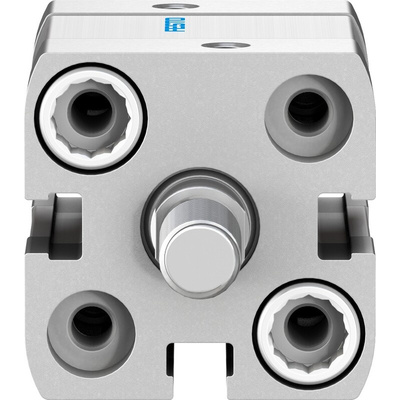

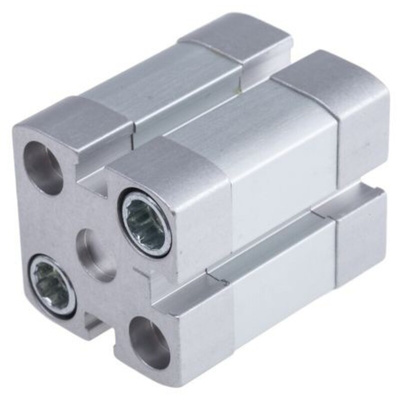

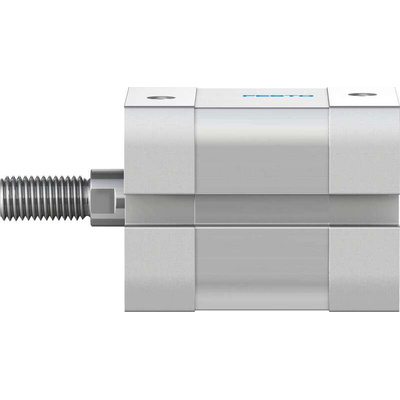

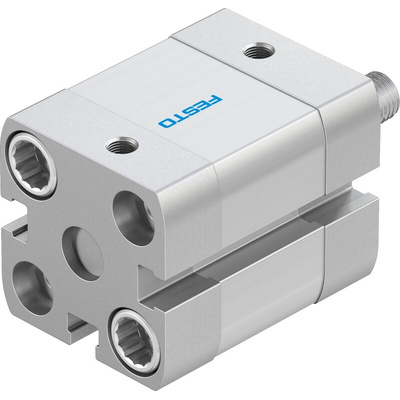

ADN-20-10-A-P-A, Festo Pneumatic Cylinder - 536235, 20mm Bore, 10mm Stroke, ADN Series, Double Acting, Цилиндр

1366771
Номер производителя: ADN-20-10-A-P-AПроизводитель: Festo
Цена за шт.
19683.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Festo Pneumatic Cylinder, 0.6 to 10 Bar Operating Pressure Range, M5 Pneumatic Connection - ADN-20-10-A-P-A

Make it a breeze to move objects back and forth in your system with this pneumatic cylinder from Festo. Its double-acting function means it draws compressed air into its two ports to extend or retract its rod, giving you close control over linear motion. A short stroke length of 10mm makes it ideal for movement in compact spaces, while an M8-sized piston rod thread is a doddle to connect to standard components. Cushioning at each end absorbs the impact of the rod, reducing wear for a long service life.

Features & Benefits

• Compatible with lubricated and non-lubricated compressed air for versatility
• Barrel made from wrought aluminium alloy for resistance to corrosion and impact
• Performs reliably at pressures between 0.6 and 10 bar for use in high and low-pressure systems
• Safe for use in demanding environments, thanks to a wide operating temperature range of -20°C to +80°C

Applications

• Semiconductor manufacturing
• Automated assembly lines
• Pressing and clamping equipment

What size pneumatic port does this cylinder have?

It has an M5 port connection, so you can attach standard pneumatic fittings to it for ease of assembly.

FESTO ADN Series

Техническая спецификация
pdfDatasheet
pdfFesto Pneumatic Cylinders Operating Manual
pdfADN-20-10-A-P-A Specification Sheet
pdfBrochure - Core Product Range
Вес интервала хода:
21 (At 10 mm Stroke) g
Высота:
35.5мм
Давление - максимальное рабочее:
10 бар
Действие:
Double
Длина:
52.5мм
Испытательный вес:
131 (At 0 mm Stroke) g
Модель р:
536235
Отверстие:
20мм
Пневматическое соединение:
M5
Производитель - серия:
ADN
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
35.5 x 35.5 x 52.5мм
Род резьбы поршневого стержня:
Male
Стандарт ISO:
ISO 21287
Стандарт VDMA:
VDMA 24364-B1/B2-L
Тип демпфирования:
Flexible Cushioning
Ход:
10мм
Ширина:
35.5мм
