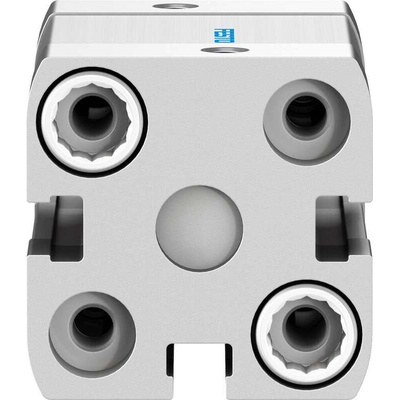

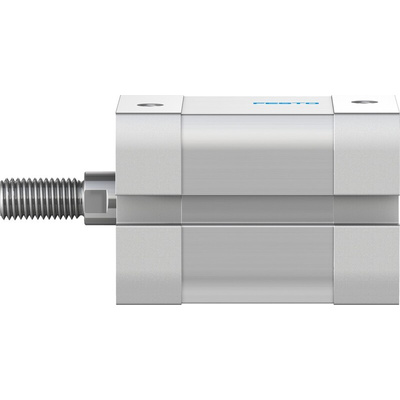

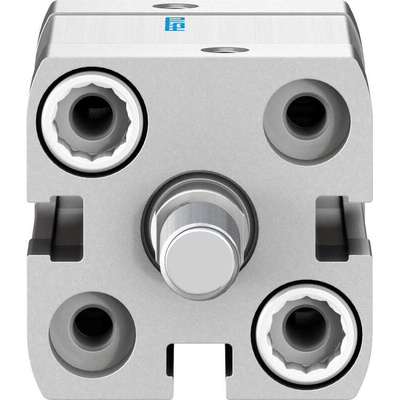

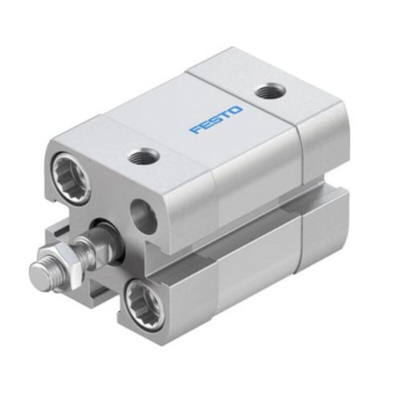

ADN-20-15-A-P-A, Festo Pneumatic Cylinder - 536236, 20mm Bore, 15mm Stroke, ADN Series, Double Acting, Цилиндр

1366772
Номер производителя: ADN-20-15-A-P-AПроизводитель: Festo
Цена за шт.
19940.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Festo Pneumatic Cylinder, M5 Pneumatic Connection, M8 Piston Rod Thread - ADN-20-15-A-P-A

Need a device that converts pressurised gas into mechanical motion? Get your machinery on the go with this Festo pneumatic cylinder. When it receives compressed air, its built-in 20mm-wide piston moves by 15mm in a linear direction. It's a double-acting design, so achieves both forward and backward movement, making it a versatile option. A broad operating temperature range between -20°C and +80°C means you can rely on the unit in harsh work areas.

Features & Benefits

• Polyurethane seals are resistant to wear and impact, ensuring a leak-free service life
• Wrought aluminium alloy cover is corrosion resistant, so it holds up in steamy environments
• Mountable in any position to allow for a flexible setup

Applications

• Vehicle brakes and suspension
• Manufacturing industry
• Main engine control systems

What operating pressure range does this cylinder handle?

This cylinder can operate in a wide pressure range between 0.6 and 10 bar for versatility in your operations.

What's the stroke force of this unit?

At a 6 bar operating pressure, this cylinder is capable of powerful theoretical forces – 188N in the advance direction and 141N in the return direction.

FESTO ADN Series

Техническая спецификация
pdfDatasheet
pdfFesto Pneumatic Cylinders Operating Manual
pdfADN-20-15-A-P-A Specification Sheet
Вес интервала хода:
21 g @ 10 mm Stroke
Высота:
35.5мм
Давление - максимальное рабочее:
10 бар
Действие:
Double
Длина:
57.5мм
Испытательный вес:
131 g при 0 мм Stroke
Модель р:
536236
Отверстие:
20мм
Пневматическое соединение:
M5
Производитель - серия:
ADN
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
35.5 x 35.5 x 57.5мм
Род резьбы поршневого стержня:
Male
Стандарт ISO:
21287
Стандарт VDMA:
VDMA24364-B1/B2-L
Тип демпфирования:
Elastic
Ход:
15мм
Ширина:
35.5мм
