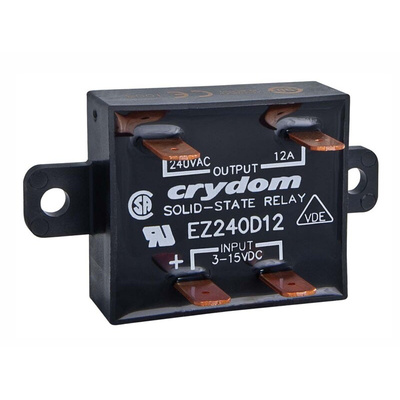

Crydom EZ Series Solid State Relays
Crydom EZ series panel mount AC output solid state relays are a compact design for low-profile applications.
Features and Benefits
Ratings from 5 A to 18 A @ 600 VAC
SCR output for heavy industrial loads
AC or DC control
1/4" fast-on terminals for easy installation
UL/CSA/VDE Approved, CE Compliant to EN60950-1
Note
Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet
Caution
Derating will limit the maximum load current at temperatures above 25 °C
Approvals
UL, CSA, VDE
Crydom Solid State Relay and Accessories
Техническая спецификация
DatasheetDeclaration of Conformity 2014/35/EUCE Declaration of Conformity (2014/35/EU, 2015/863/EU)Встречающиеся стандарты:
CE, CSA LR 81689, cULus Recognised E116950, EN 60950, EN 60950-1, IEC 62314, UL, VDE Approved 10139 UG
Высота:
13.9мм
Глубина:
38.1мм
Диапазон нагрузочного напряжения:
24 → 280Вrms
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
3 → 15 В пост. тока
Длина:
43.9мм
Ёмкость:
8пФ
Количество полюсов:
1
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 Vrms
Максимальное напряжение управления:
15 В пост. тока
Максимальный ток нагрузки:
18 A rms
Минимальное напряжение нагрузки:
24 В rms
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
150mA rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
43.9 x 38.1 x 13.9мм
Серия:
EZ
Специальные функции:
AC or DC Control, Compact Design for Low-Profile Applications
Тип клеммы:
Винт
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
0.1mA rms
Устройства вывода:
SCR
