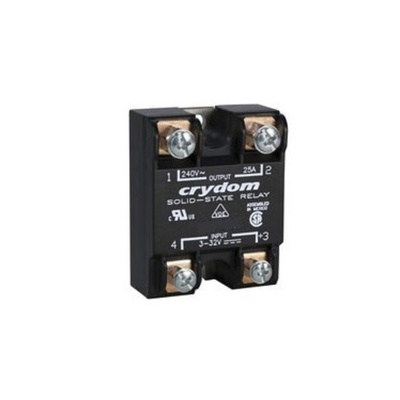

HD4875K, Sensata / Crydom HD Series Solid State Relay, 75 A rms Load, Panel Mount, 530 V ac Load, 32 V dc Control, Реле

1450601
Номер производителя: HD4875KПроизводитель: Sensata / Crydom
Цена за шт.
42467.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Crydom HA/HD Series Solid State Relays

Crydom HA/HD series robust and versatile panel mount solid state relays. These powerful SSRs have superior thermal performance thanks to the use of DBC technology. The HA/HD series solid state relays feature anti-rotation barriers, flexible control voltage options and a wide range of power ratings.

Features and Benefits

SCR output for heavy industrial loads
Zero Voltage or instantaneous turn-on outputs
UL/CSA/VDE Approved, CE Compliant to EN60950-1
Improved SEMS screw and washer
Anti-rotation barriers
AC or DC control
Direct Bond Copper (DBC) substrate
EMC compliant to Level 3
Direct power lead frame
Epoxy free design

Note

Heat sink not included. For load current de-rating and heat sink details see manufacturers datasheet

Caution

Derating will limit the maximum load current at temperatures above 25 °C

Approvals

UL recognised component for Canada and US, VDE

Crydom Solid State Relay and Accessories

Техническая спецификация
pdfDatasheet
pdfDeclaration of Conformity 2014/35/EU
pdfCE Declaration of Conformity (2014/35/EU, 2015/863/EU)
Встречающиеся стандарты:
CE, CSA LR 81689, cULus Recognised E116949, cULus Recognised E116950, EN 60950-1, IEC, IEC 60068-2-27, IEC 60068-2-6, IEC 61000-4-2, IEC 61000-4-4, IEC 62314, UL, VDE Approved 10143 UG
Высота:
26.4мм
Глубина:
57.3мм
Диапазон нагрузочного напряжения:
48 → 530В перем. тока
Диапазон рабочих температур:
-40 → +80°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Длина:
44.5мм
Ёмкость:
8пФ
Количество полюсов:
1
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
530 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
75 A rms
Минимальное напряжение нагрузки:
48 В перем. тока
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
150mA rms
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-40°C
Размеры:
44.5 x 57.3 x 26.4мм
Серия:
HD
Специальные функции:
AC or DC Control, Direct Bond Copper Substrate, Direct Power Lead Frame, Epoxy-Free Design, Improved SEMS Screw & Washer, Redesigned Housing with Anti-Rotation Barriers
Тип клеммы:
Винт
Тип коммутации:
Zero Cross
Тип монтажа:
Крепление на панель
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
1mArms
Устройства вывода:
SCR
