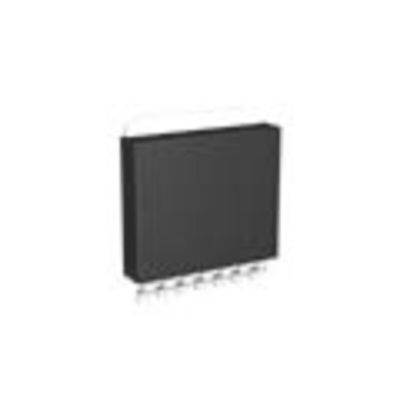

BD62222HFP is full bridge driver for brush motor applications. This IC can operate at a wide range of power-supply voltages (from 6V to 27V), supporting output currents of up to 2.5A. MOS transistors in the output stage allow for PWM signal control. The replacement is also easy because of the pin compatible with BD623XHFP series
Built-in one channel driver
Low standby current
Supports PWM control signal input (20kHz to 100kHz)
Cross-conduction prevention circuit
Four protection circuits provided: OCP, OVP, TSD and UVLO
DatasheetESD Control Selection Guide V1Высота:
1.9мм
Высота изделия:
1.9мм
Выходная конфигурация:
MOS, PWM
Длина:
9.39мм
Длина изделия:
9.39мм
Количество контактов:
7 + Tab
Конфигурация:
Полный мост
Максимальное напряжение питания:
30 В
Максимальный выходной ток:
2.5A
Напряжение питания - максимальное:
27 В
Напряжение питания - минимальное:
6 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
9.39 x 8 x 1.9мм
Серия:
BD62222HFP
Тип двигателя:
Brushed DC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
HRP7
Типичная частота переключения:
100 (Максимум)кГц
Ширина:
8мм
Ширина изделия:
8мм
