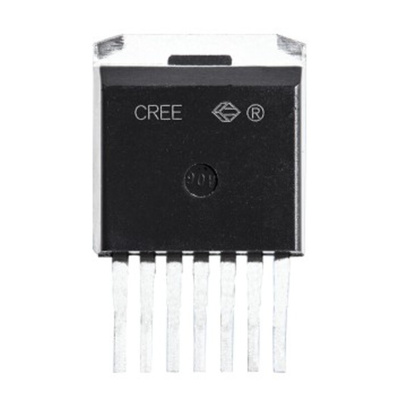

SiC N-Channel MOSFET, 22 A, 1000 V, 7-Pin D2PAK Wolfspeed C3M0120100J, МОП-транзистор

1503965
Номер производителя: C3M0120100JПроизводитель: Wolfspeed
Цена за шт.
5202.60 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Wolfspeed introduces its latest breakthrough in SiC power device technology with the industry’s only 1kV SiC MOSFET in a newly optimized package suitable for fast switching devices. Optimized for electric-vehicle charging systems, and three-phase industrial power supplies, the new 1kV device addresses many power design challenges by providing a unique device with low on-Resistance, very low output capacitance and low source inductance for a perfect blend of low switching losses and low conduction losses.

Minimum of 1kV Vbr across entire operating temperature range
low source inductance package with separate driver source pin
High-speed switching with low output capacitance
High blocking voltage with low RDS(on)
Fast intrinsic diode with low reverse recovery (Qrr)
Easy to parallel and simple to drive

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
4.32мм
Длина:
10.23мм
Канал - тип:
N
Количество контактов:
7
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
83 Вт
Максимальное напряжение входа:
+15 V, +9 V
Максимальное напряжение стока источника:
1000 В
Максимальное пороговое напряжение:
3.5В
Максимальное сопротивление стока источника:
170 мОм
Максимальный непрерывный потребляемый ток:
22 A
Материал транзистора:
SiC
Минимальное пороговое напряжение:
1.8В
Прямое напряжение диода:
4.8В
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-55 °C
Режим канала:
Enhancement
Серия:
C3M
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TO-263-7
Типичный заряд затвора при Vgs:
21.5 при 4/+15 В
Ширина:
9.12мм
