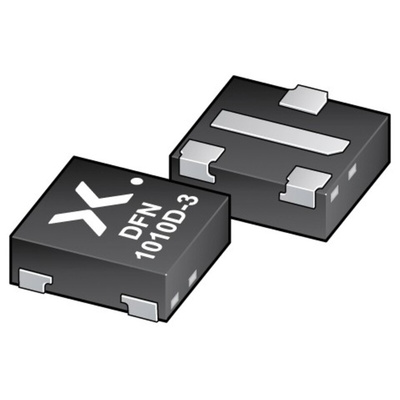

P-Channel MOSFET, 2.4 A, 30 V, 4-Pin DFN1010D-3, SOT1215 Nexperia PMXB120EPEZ, МОП-транзистор

1513227
Номер производителя: PMXB120EPEZПроизводитель: Nexperia
Цена за шт. (норма упаковки 25 шт)
93.60 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

P-channel MOSFETs, The perfect fit for your design when N-channels simply aren’t suitable, Our extensive MOSFET catalog also includes many P-channel device families, based on Nexperia’s leading Trench technology. Rated from 12 V to 70 V and housed in low- and medium-power packages, they offer our familiar blend of high efficiency and high reliability.

30 V, P-channel Trench MOSFET, P-channel enhancement mode Field-Effect Transistor (FET) in a leadless ultra small DFN1010D-3 (SOT1215) Surface-Mounted Device (SMD) plastic package using Trench MOSFET technology.

Trench MOSFET technology
Leadless ultra small and ultra thin SMD plastic package: 1.1 x 1.0 x 0.37 mm
Exposed drain pad for excellent thermal conduction
ElectroStatic Discharge (ESD) protection 1 kV HBM
Drain-source on-state resistance RDSon = 350 mΩ

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
0.36мм
Длина:
1.15мм
Канал - тип:
P
Количество контактов:
4
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
8.33 Вт
Максимальное напряжение входа:
20 В
Максимальное напряжение стока источника:
30 В
Максимальное пороговое напряжение:
-2.5В
Максимальное сопротивление стока источника:
187 мОм
Максимальный непрерывный потребляемый ток:
2.4 A
Минимальное пороговое напряжение:
-1В
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-55 °C
Режим канала:
Enhancement
Тип монтажа:
Поверхностное крепление
Тип упаковки:
DFN1010D-3, SOT1215
Типичный заряд затвора при Vgs:
6.2 нКл при 10 В
Ширина:
1.05мм
