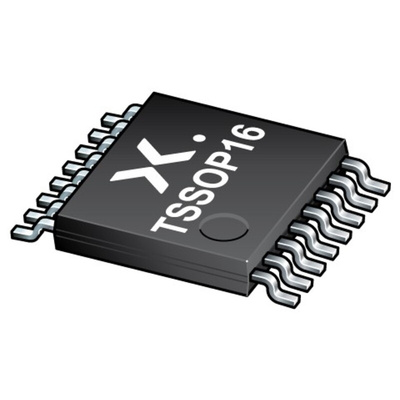

Nexperia 74HC4538PW,118, Dual Dual Monostable Multivibrator 5.2mA, 16-Pin TSSOP16, Мультивибратор

1513419
Номер производителя: 74HC4538PW,118Производитель: Nexperia
Цена за шт. (норма упаковки 25 шт)
165.00 руб. (С НДС) *
Количество 25+ 125+ 250+ 750+ 1500+
Цена 165.00 руб. 105.00 руб. 99.00 руб. 93.00 руб. 81.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Dual retriggerable precision monostable multivibrator, The 74HC4538 is a dual retriggerable-resettable monostable multivibrator. Each multivibrator has two trigger/retrigger inputs (nA and nB), a direct reset input (nCD), two complementary outputs (nQ and nQ), and two pins (nREXT/CEXT and nCEXT) for connecting the external timing components CEXT and REXT. Typical pulse width variation over temperature range is ± 0.2 %. The device may be triggered by either the positive or the negative edges of the input pulse.

Tolerant of slow trigger rise and fall times
Separate reset inputs
Triggering from falling or rising edge
Complies with JEDEC standard no. 7A
CMOS input levels

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
0.95мм
Длина:
5.1мм
Испытательное состояние задержки распространения:
15пФ
Количество контактов:
16
Количество элементов на чип:
2
Логическая функция:
Monostable Multivibrator
Максимальное время задержки распространения при максимальном CL:
400 нс при 15 пФ
Максимальный высокий уровень выходного тока:
-5.2мА
Максимальный низкий уровень выходного тока:
5.2мА
Минимальная длительность импульса:
20 нс
Напряжение питания - максимальное:
7 В
Напряжение питания - минимальное:
-0.5 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
5.1 x 4.5 x 0.95мм
Семейство логики:
HC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TSSOP16
Ширина:
4.5мм
