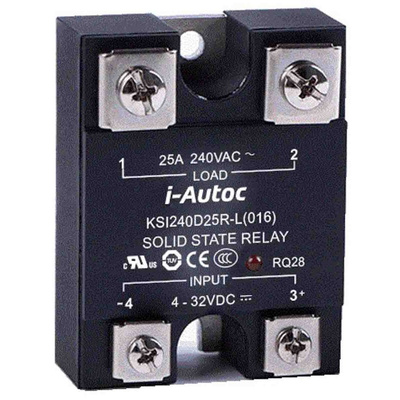

KSI series single phase solid state relay use the Triac or SCR output. It is widely used in various industry applications, and it can be used for the resistive, inductive or capacitive loads. The control voltage is 4-32VDC or 90-280VAC, load voltage is 240VAC, 380VAC, 480VAC or 600VAC. Wide load current range from 10 to 125A.
Zero crossing or Random-on
Load current:10A-125A @48-660VAC
TRIAC or SCR output
AC or DC control
Dielectric strength ≥4000VACrms
LED indicator
Build-in MOV or TVS option
Техническая спецификацияDatasheet
Встречающиеся стандарты:
CCCs, CE, CULus, TUV
Диапазон нагрузочного напряжения:
48 → 280В перем. тока
Диапазон рабочих температур:
-30 → +80°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Максимальное время включения:
1мс
Максимальное напряжение нагрузки:
280 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
40 A
Минимальное напряжение нагрузки:
48 В перем. тока
Минимальное напряжение управления:
4 В пост. тока
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-30°C
Размеры:
58.4 x 45.7 x 20.5мм
Специальные функции:
Build-In MOV/TVS Option, DC Control, Dielectric Strength, LED Indicator, TRIAC or SCR Output
Тип монтажа:
Крепление на панель
Ток утечки в выключенном состоянии:
5 мА
Устройства вывода:
SCR, Triac
