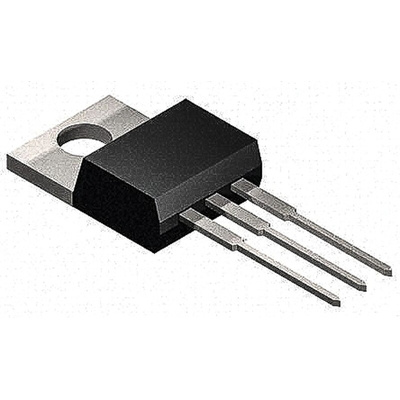

N-Channel MOSFET, 100 A, 150 V, 3-Pin TO-220 Infineon IPP075N15N3GXKSA1, МОП-транзистор

1702323
Номер производителя: IPP075N15N3GXKSA1Производитель: Infineon
Цена за шт. (норма упаковки 2 шт)
1462.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The 150V OptiMOS™ achieves a reduction in R DS(on) of 40% and of 45% in figure of merit (FOM) compared to the next best competitor. This drastic improvement opens new possibilities like moving from leaded packages to SMD packages or effectively replacing two old parts with one OptiMOS™ part.

Summary of Features:
Excellent switching performance
World’s lowest R DS(on)
Very low Q g and Q gd
Excellent gate charge x R DS(on) product (FOM)
Halogen free
Benefits:
Environmentally friendly
Increased efficiency
Highest power density
Less paralleling required
Smallest board-space consumption
Easy-to-design products
Target Applications:
Synchronous rectification for AC-DC SMPS
Motor control for 48V–80V systems (i.e. domestic vehicles, power-tools, trucks)
Isolated DC-DC converters (telecom and datacom systems
Or-ing switches and circuit breakers in 48V systems
Class D audio amplifiers
Uninterruptable power supplies (UPS)

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
11.17мм
Длина:
10.36мм
Канал - тип:
N
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
300 Вт
Максимальное напряжение входа:
20 В
Максимальное напряжение стока источника:
150 В
Максимальное пороговое напряжение:
Максимальное сопротивление стока источника:
7.7 мОм
Максимальный непрерывный потребляемый ток:
100 A
Минимальное пороговое напряжение:
Прямое напряжение диода:
1.2В
Рабочая температура - максимальная:
+175 °C
Рабочая температура - минимальная:
-55 °C
Режим канала:
Enhancement
Серия:
IPP075N15N3 G
Тип монтажа:
Сквозное отверстие
Тип упаковки:
TO-220
Типичный заряд затвора при Vgs:
70 нКл при 10 В
Ширина:
4.57мм
