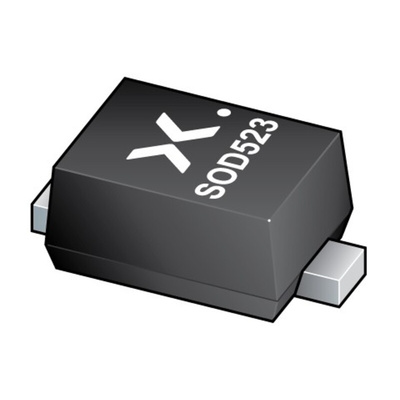

Nexperia PESD5V0X1UB,135, Uni-Directional ESD Protection Diode, 2-Pin SOD-523, Диод

1705394
Номер производителя: PESD5V0X1UB,135Производитель: Nexperia
Цена за шт. (норма упаковки 25 шт)
105.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Ultra low capacitance unidirectional ElectroStatic Discharge (ESD) protection diode in a SOD523 (SC-79) ultra small and flat lead Surface-Mounted Device (SMD) plastic package designed to protect one signal line from the damage caused by ESD and other transients. The combination of extremely low capacitance and ultra low clamping voltage makes the device ideal for high-speed data line protection applications.

Ultra low diode capacitance down to Cd = 0.4 pF typ.
ESD protection of ultra high-speed applications
Single line, multiline arrays and rail-to-rail configurations
Maximum PCB design flexibility
Ultra low leakage current down to... IRM = 5 nA
Minimum PCB area requirements
Ultra small packages
Very low clamping voltages compared to varistors

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Автомобильный стандарт:
AEC-Q101
Высота:
0.65мм
Длина:
1.25мм
Ёмкость:
1.1пФ
Защита от электростатических разрядов:
Да
Количество контактов:
2
Количество элементов на чип:
1
Конфигурация диода:
Single
Максимальное напряжение фиксации:
8В
Максимальное обратное дистанционное напряжения:
5.5В
Максимальный импульсный пиковый ток:
1.5A
Максимальный обратный ток утечки:
100нА
Минимальное напряжение пробоя:
5.8В
Напряжение ESD:
8кВ
Номинальный ток перенапряжения:
1.5A
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
1.25 x 0.85 x 0.65мм
Тип монтажа:
Поверхностное крепление
Тип направления:
Однонаправленный
Тип упаковки:
SOD-523
Ширина:
0.85мм
