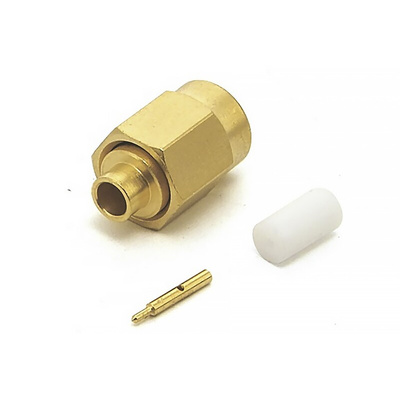

RS PRO, Plug Cable Mount SMA Connector, 50Ω, Solder Termination, Straight Body, Разъем

1707002
Производитель: RS PRO
Цена за шт.
2418.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

This is a SSMA plug connector for cable application. The RG405/U(UT.085") is the suitable cable for this connector. We suggest that the center contact be assembled with the cable inner conductor by soldering, and the body be soldered on the cable for transmission and fixing. SSMA connectors are microminiature RF connectors with a screw-coupling, which are similar to SMA series but designed for smaller diameter semi-rigid cable. Although smaller in size, they can provide repeatable electrical performance from DC to 38 GHz.

Impedance: 50 OHM
Frequency Range: DC-4 GHz
V.S.W.R: 1.29 MAX
Applicable cable: RG405/U(.085")
Finish: gold plated center contact & body
Refer to recommended assembly instructionCM-03

Техническая спецификация
pdfRS Pro Datasheet
Импеданс:
50Ом
Кабель - тип:
RG405/U
Концевая заделка:
Припой
Материал контактов:
Бериллиевая медь
Ориентация корпуса:
Прямой
Переборка:
Нет
Покрытие контактов:
Золото
Покрытие корпуса:
Золото
Полярность:
Normal
Рабочая температура - максимальная:
+165°C
Рабочая температура - минимальная:
-65°C
Рабочая частота:
38ГГц
Размер:
Стандартный
Род:
Male
Серия:
SSMA
Тип коаксиального разъема:
SMA Разъем
Тип монтажа:
Кабельное крепление
