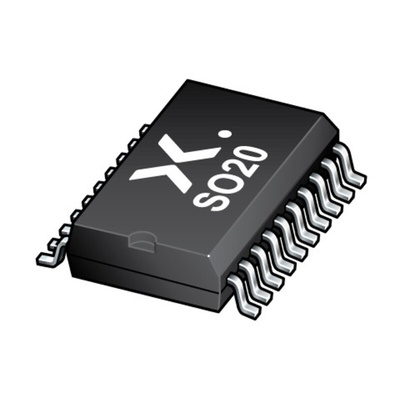

Nexperia 74HC245D,653, 18 Bus Transceiver, 8-Bit Non-Inverting 3-State, 20-Pin SOIC

1707980
Номер производителя: 74HC245D,653Производитель: Nexperia
Цена за шт. (норма упаковки 2000 шт)
129.00 руб. (С НДС) *
Количество 2000+ 4000+ 10000+ 20000+
Цена 129.00 руб. 123.00 руб. 117.00 руб. 114.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74HC Family, Nexperia

High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS

The 74HC245, 74HCT245 is an 8-bit transceiver with 3-state outputs. The device features an output enable (OE) and send/receive (DIR) for direction control. A HIGH on OE causes the outputs to assume a high-impedance OFF-state. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.

Mixed 5 V and 3.3 V applications
Improve the current drive and voltage level of signals
Improve signal integrity for complex layouts
Wide supply voltage range
Low propagation delay
Registered options
TTL input options
Source termination resistor options
Overvoltage tolerant options
Bus-hold options
Key applications
Telecomunications infrastructure
Industrial control
Test systems

74HC Family

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
2.45мм
Длина:
13мм
Испытательное состояние задержки распространения:
50пФ
Количество каналов на чип:
8
Количество контактов:
20
Количество элементов на чип:
18
Логическая функция:
Bus Transceiver
Максимальное время задержки распространения при максимальном CL:
135 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-7.8мА
Максимальный низкий уровень выходного тока:
7.8мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Полярность:
Неинвертирующий
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
13 x 7.6 x 2.45мм
Семейство логики:
74HC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SO
Уровень входного сигнала:
CMOS
Уровень выходного сигнала:
3-State
Ширина:
7.6мм
