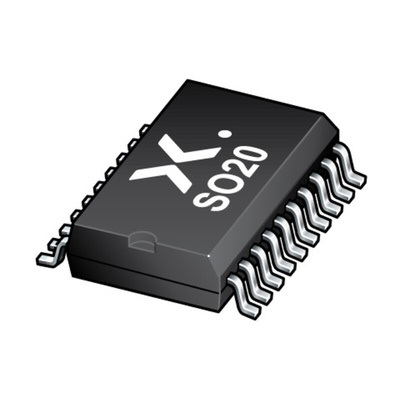

Nexperia 74HC574D,653 Octal D Type Flip Flop IC, 3-State, 20-Pin SOIC

1707983
Номер производителя: 74HC574D,653Производитель: Nexperia
Цена за шт. (норма упаковки 2000 шт)
69.00 руб. (С НДС) *
Количество 2000+ 4000+ 10000+ 20000+
Цена 69.00 руб. 66.00 руб. 66.00 руб. 63.00 руб.

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74HC Family Flip-Flops & Latches, Nexperia

A range of NXP Flip-Flops and Latches from the 74HC Family of CMOS Logic ICs. The 74HC Family use silicon gate CMOS technology to achieve operating speeds similar to the LSTTL family but with the low power consumption of standard CMOS integrated circuits.

High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS

The 74HC574, 74HCT574 is an 8-bit positive-edge triggered D-type flip-flop with 3-state outputs. The device features a clock (CP) and output enable (OE) inputs. The flip-flops will store the state of their individual D-inputs that meet the set-up and hold time requirements on the LOW-to-HIGH clock (CP) transition. A HIGH on OE causes the outputs to assume a high-impedance OFF-state. Operation of the OE input does not affect the state of the flip-flops. Inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC.

Mixed 5 V and 3.3 V applications
Improved signal integrity with integrated termination resistors
High noise immunity
Flow through pin out for easy layout
Wide supply voltage range
Low propagation delay
Overvoltage tolerant input options
Integrated source termination resistor options
Bus hold options
Key applications
Frequency division
Controlled delays
Interface between asynchronous and synchronous systems

74HC Family

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
2.45мм
Длина:
13мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
20
Количество элементов на чип:
8
Логическая функция:
D Type
Максимальное время задержки распространения при максимальном CL:
225 нс при 50 пФ
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Полярность:
Неинвертирующий
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
13 x 7.6 x 2.45мм
Семейство логики:
74HC
Тип входа:
CMOS
Тип выхода:
3 State
Тип выходного сигнала:
Single Ended
Тип монтажа:
Поверхностное крепление
Тип синхронизации:
Positive Edge
Тип упаковки:
SO
Ширина:
7.6мм
