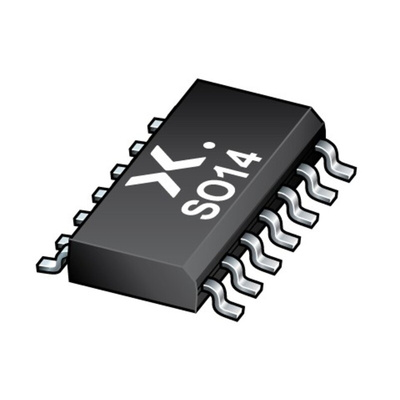

The 74LVC00A provides four 2-input NAND gates. Schmitt trigger action at all inputs makes the circuit tolerant of slower input rise and fall times. Inputs can be driven from either 3.3 V or 5 V devices. This feature allows the use of these devices as translators in mixed 3.3 V and 5 V applications.
Key features and benefits
Mixed 5 V and 3.3 V applications
Reduce time to market for complex designs
Save board space
Open-drain output options
Improved signal integrity for complex layouts
Wide supply voltage range
Low propagation delay
Overvoltage tolerant options
Low input threshold options
CMOS low power
DatasheetESD Control Selection Guide V1Вход триггера Шмитта:
Да
Высота:
1.45мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
NAND
Максимальное время задержки распространения при максимальном CL:
9.7 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-24мА
Максимальный низкий уровень выходного тока:
24мА
Напряжение питания - максимальное:
3.6 В
Напряжение питания - минимальное:
1.2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
8.75 x 4 x 1.45мм
Семейство логики:
74LVC
Тип входа:
Schmitt Trigger
Тип выхода:
Single Ended
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SO
Ширина:
4мм
